電磁閥

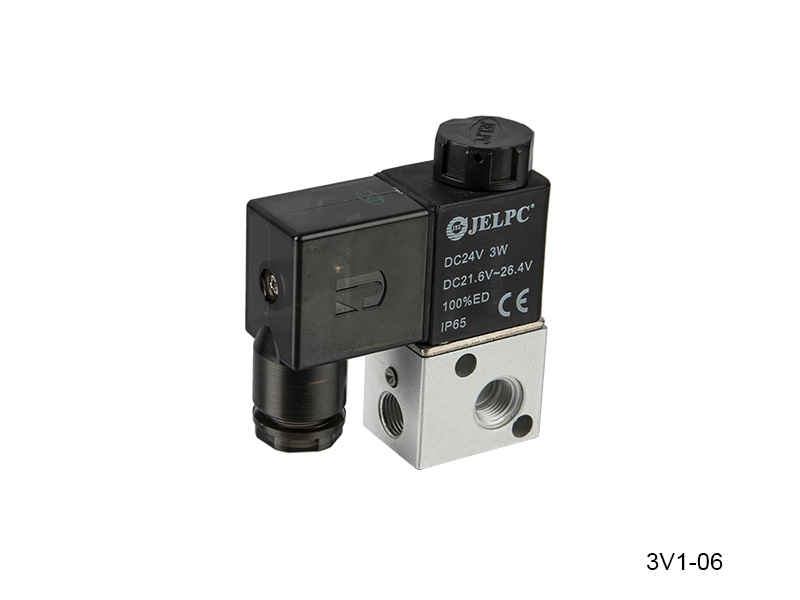

3V1 系列

3V1 系列

0
查看: 2,697
  • 產品參數

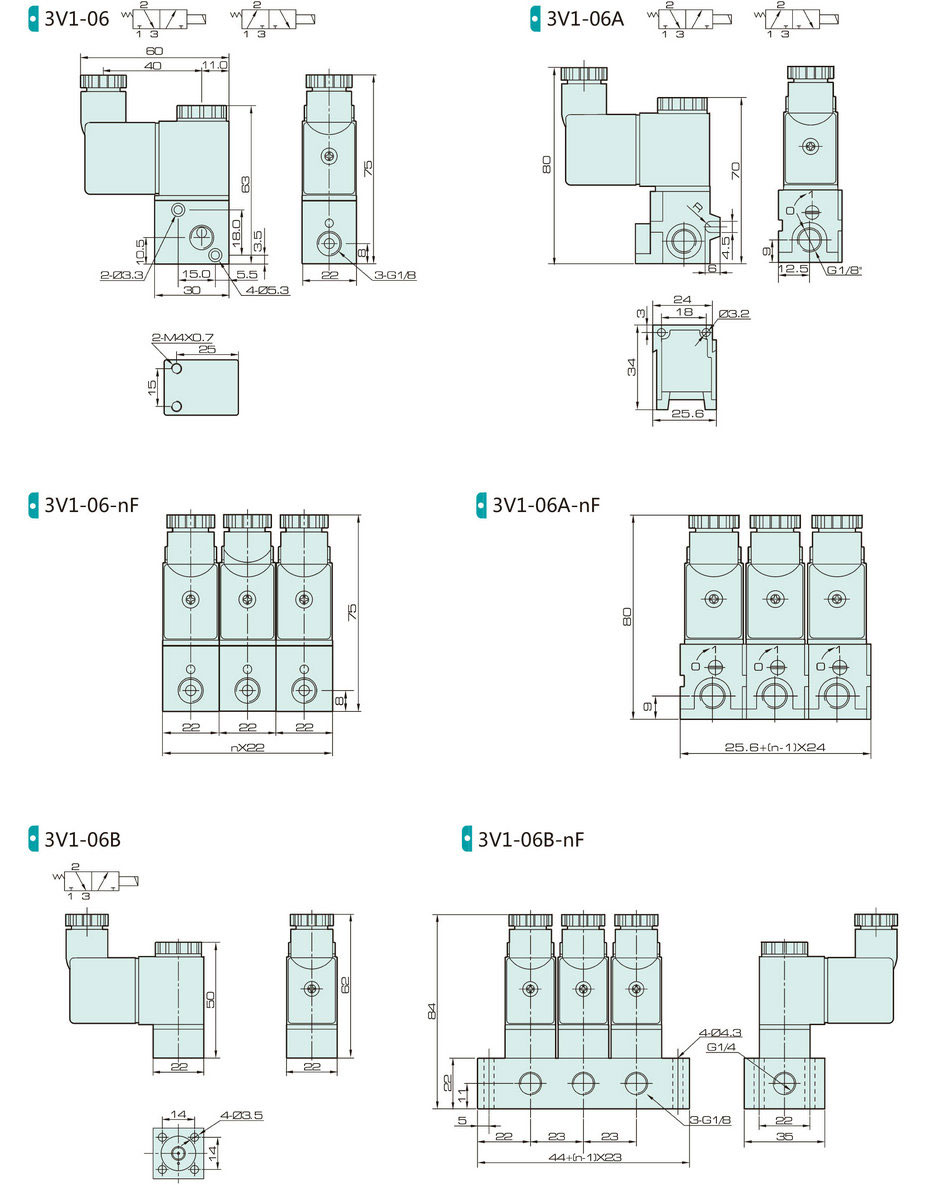

  • 產品尺寸

性能特點

1. 全新加工工藝，電磁閥閥體內孔粗糙度提升。

2. 可多聯安裝，節省空間。

3. 電磁閥鐵芯材料采用德國進口軟磁不銹鋼，提高磁性能，降低線圈功率 30%。

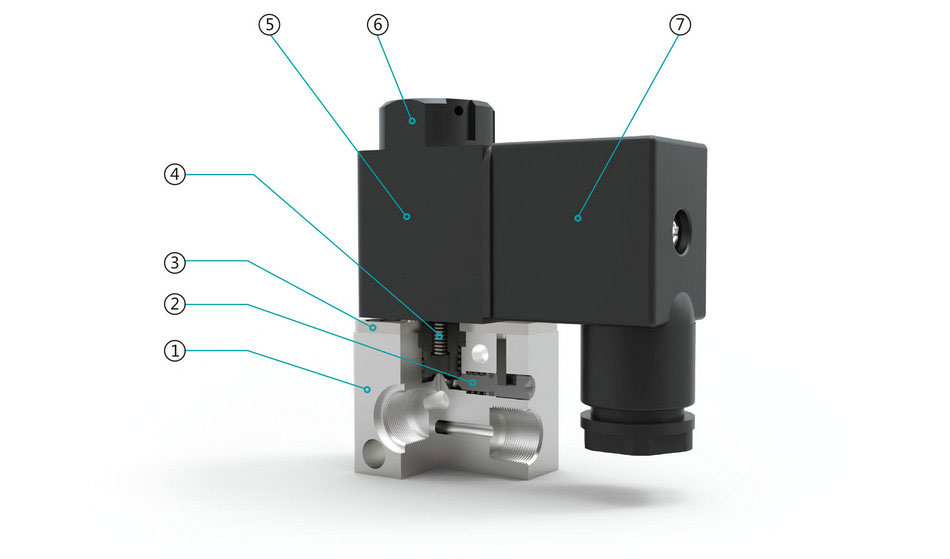

內部結構圖





零件表



編號

名稱

編號

名稱

1

閥體

5

線圈

2

手動桿

6

線圈螺帽

3

壓板

7

接線盒

4

電磁鐵芯

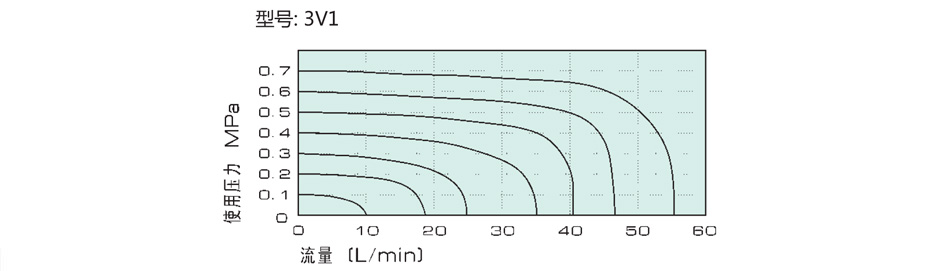

流量圖

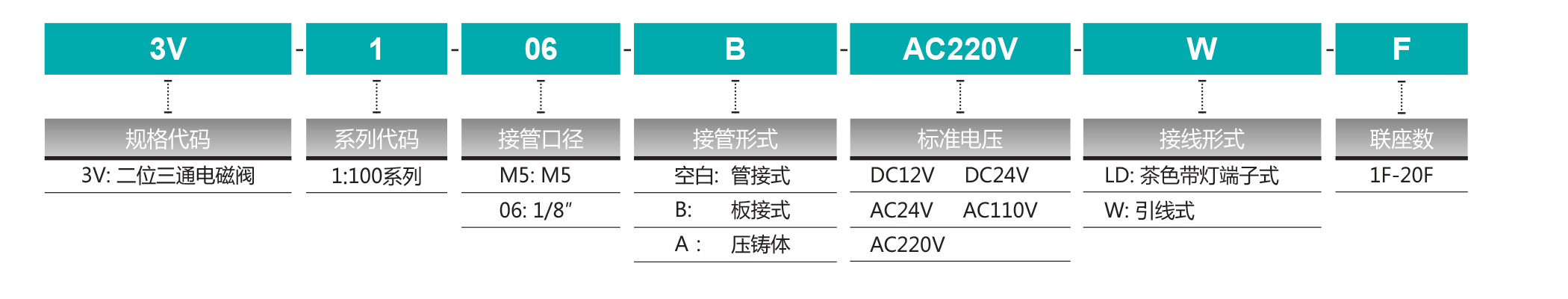

訂購碼





注：常開型3V1電壓只能配DC24V 6.5W的線圈





規格參數



型號

3V1-M5

 3V1-06(B/A)-NC

工作介質

經40微米濾網過濾的空氣

動作方式

Direct

接管口徑

M5

1/8″(無螺紋/G1/8″)

周圍溫度

-10～+60℃

氣體溫度

5～6CTC

出風口直徑

1.0mm

潤滑

不需要

使用壓力

0～0.8 MPa

最大耐壓力

1.2 MPa

耗電量

AC: 5.5VA DC: 4.8W

保護等級

IP65

接線形式

出線式或端子式

本體材質

鋁合金

最高動作頻率

每秒十次

絕緣性

F級

電壓范圍

±10%

最短勵磁時間

0.05秒

流量孔徑

01mm
