電磁閥

JSY 系列

JSY 系列

0
查看: 2,844
  • 產品參數

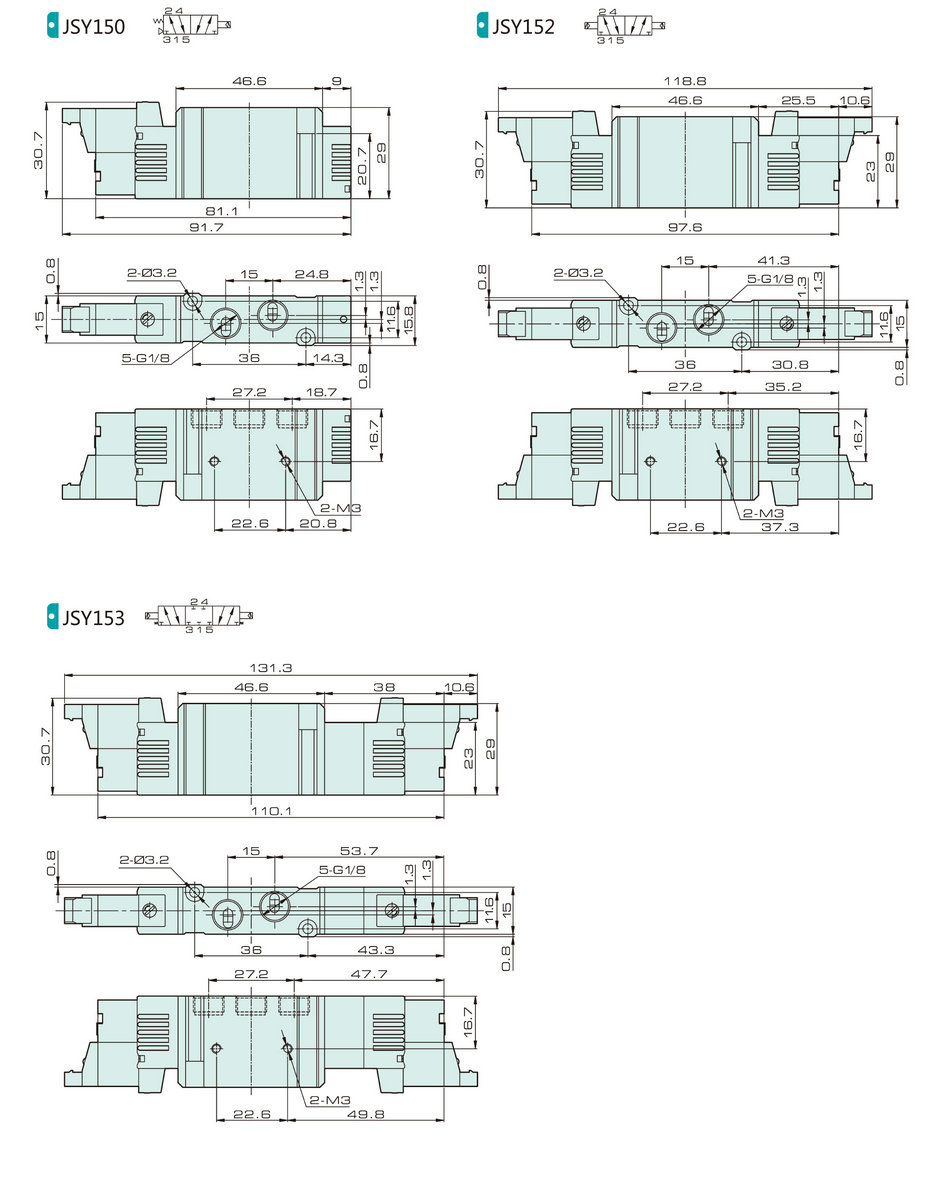

  • 產品尺寸

性能特點

1. 內排式結構，對大氣沒有污染。
2. 消耗功率低 1.2W，有效節省能源。
3. 滑柱式結構及專用密封件，有效提高閥的流量及使用壽命，密封性能好，響應速度快。
4. 內孔采用特殊工藝加工制作，摩擦阻力小，啟動氣壓低，使用壽命長。
5. 可集成安裝，節省空間。

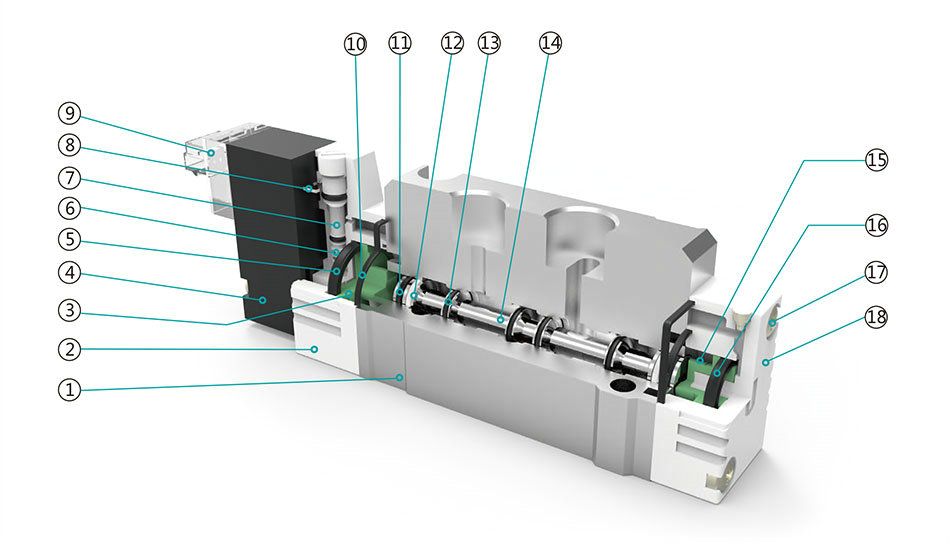

內部結構圖

零件表



編號

名稱

編號

名稱

編號

名稱

1

閥體

7

手動桿

13

扁形圈

2

先導閥座

8

插片

14

閥桿

3

先導活塞

9

先導頭

15

復位活塞

4

十字槽盤頭螺釘

10

端面密封圈

16

復位活塞Y形塞

5

活塞Y形圈

11

閥桿Y形圈

17

十字槽盤頭螺釘

6

彈簧

12

耐磨環

18

后蓋

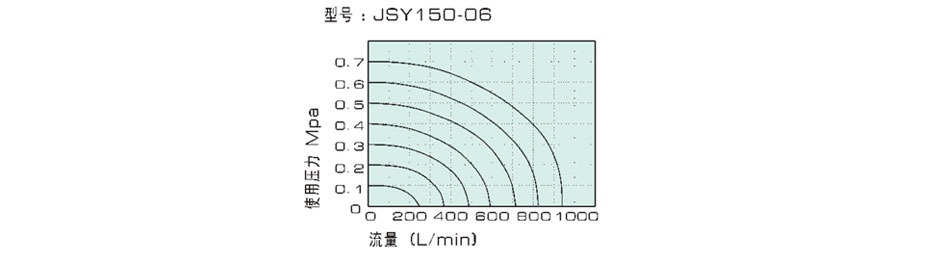

流量圖

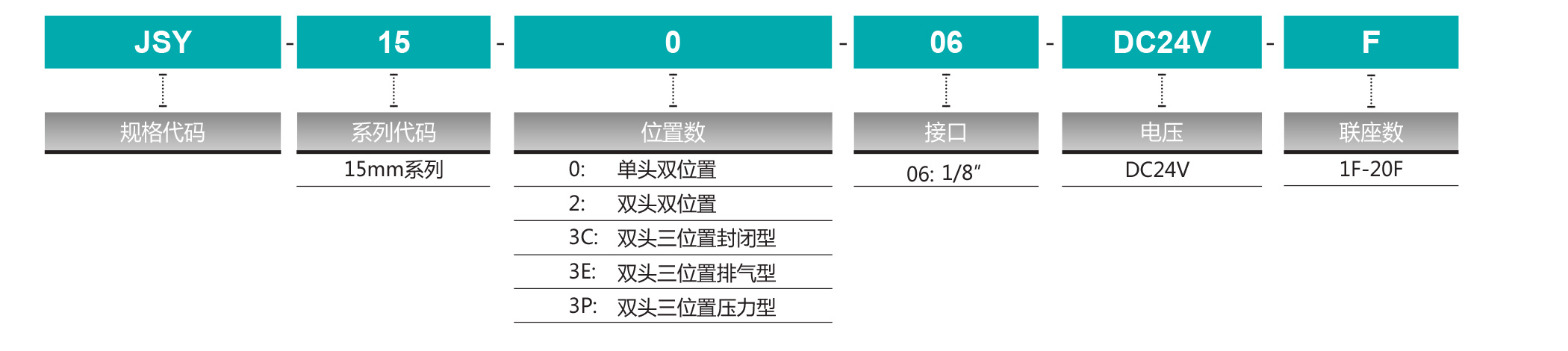

訂購碼







規格參數



型號

JSY150-06

 JSY152-06

JSY153C-06

 JSY153P-06 JSY153E-06

位置數

二位五通

三位五通

有效截面積

8.3mm2?(CV = 0.49 )

7.2mm2?(CV = 0.42)

接管口徑

進氣＝出氣＝排氣＝G1/8″

工作介質

經40微米過濾的空氣

使用壓力

0.15～0.7MPa

 0.1～0.7MPa

0.15～0.7MPa

最大耐壓

1MPa

工作溫度

0～50℃

耗電量

1.2W

最高動作頻率

每秒五次
