電磁閥

J4V400 系列

J4V400 系列

0
查看: 2,859
  • 產品參數

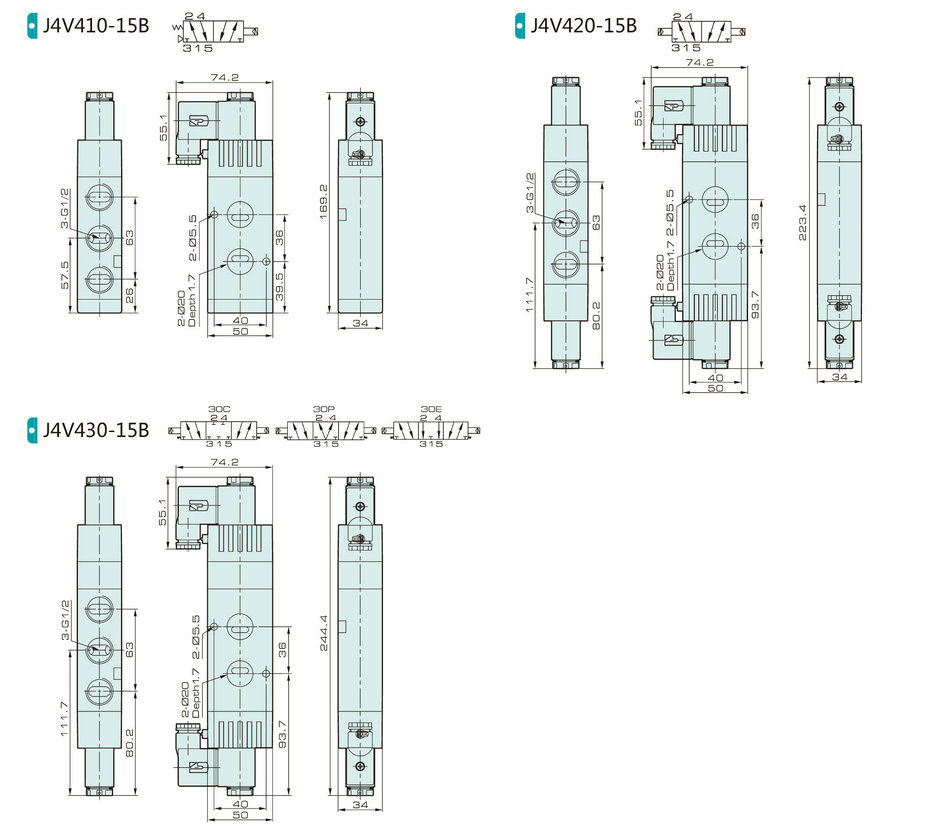

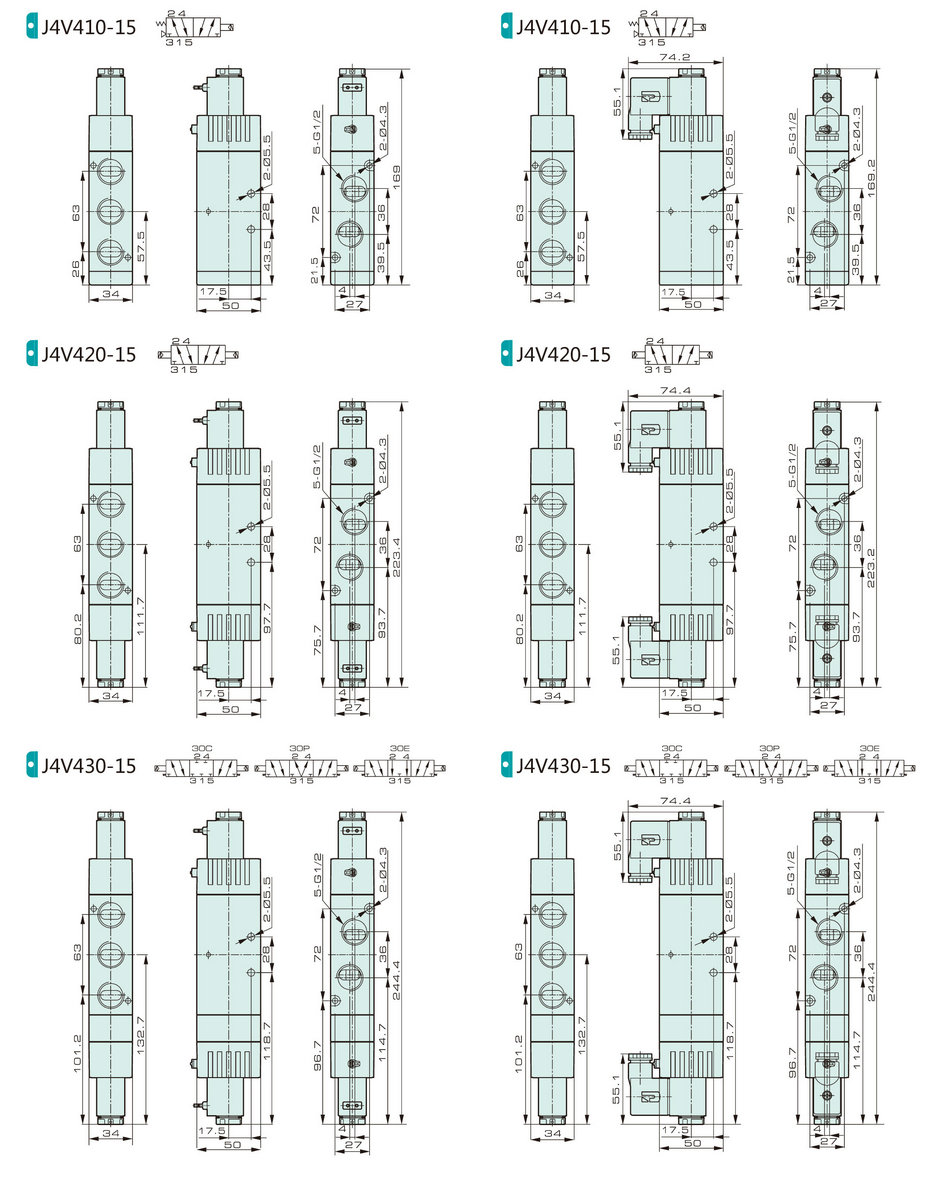

  • 產品尺寸



內部結構圖







零件表



編號 名稱 編號 名稱 編號 名稱
1 十字槽盤頭螺釘 7 閥桿 13 線圈
2 后蓋 8 活塞 14 線圈螺母
3 彈簧 9 Y形圈 15 壓板
4 異形密封圈 10 彈簧 16 O形圈
5 閥體 11 手動桿 17 鐵芯
6 扁形圈 12 接線盒 18 先導閥座





流量性能指標提升







電磁閥壽命提升

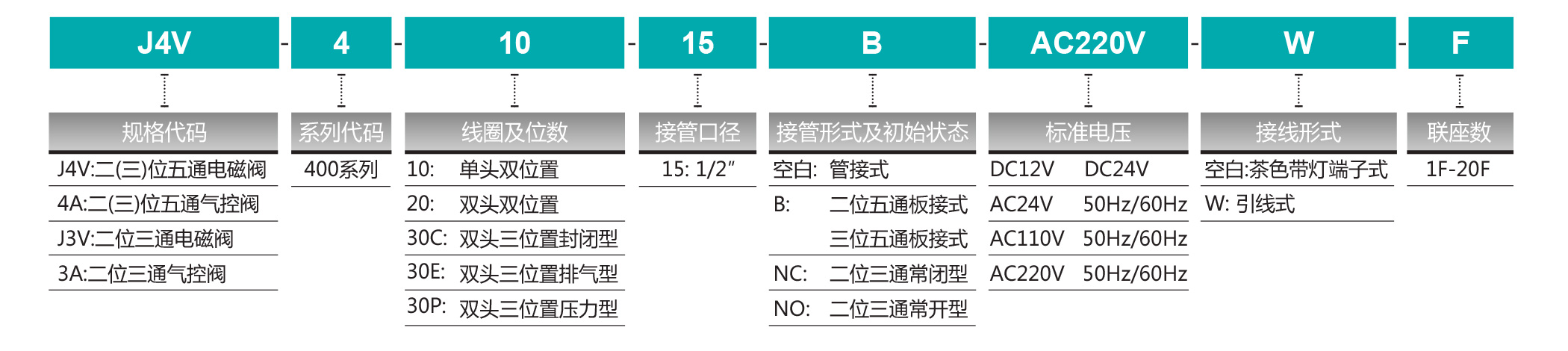

訂購碼：







規格參數



型號 4V410-15 4V420-15 4V430C-15 4V430E-15 4V430P-15
4A410-15 4A420-15 4A430C-15 4A430E-15 4A430P-15
位置數 二位五通 三位五通
有效截面積 50 mm2(CV=2.79) 30 mm2(CV=1.68)
型號 3V410-15 3V420-15 3A410-15 3A420-15
位置數 二位三通
有效截面積 50mm2?(CV=2.79)
接管口徑 進氣＝出氣＝排氣＝G1/2″
工作介質 經40微米過濾的空氣
動作方式 內部先導式
使用壓力 0.15-0.8 MPa
最大耐壓力接管口徑 1.2 MPa
工作溫度 -20～70℃
電壓范圍 ±10%
耗電量 AC: 3.5VA DC: 3.0W
絕緣性及防護等級 F級．IP65
接線形式 出線式或端子式
最高動作頻率 每秒五次
最短勵磁時間 0.05秒
