電磁閥

J4V300 系列

J4V300 系列

0
查看: 3,676
  • 產品參數

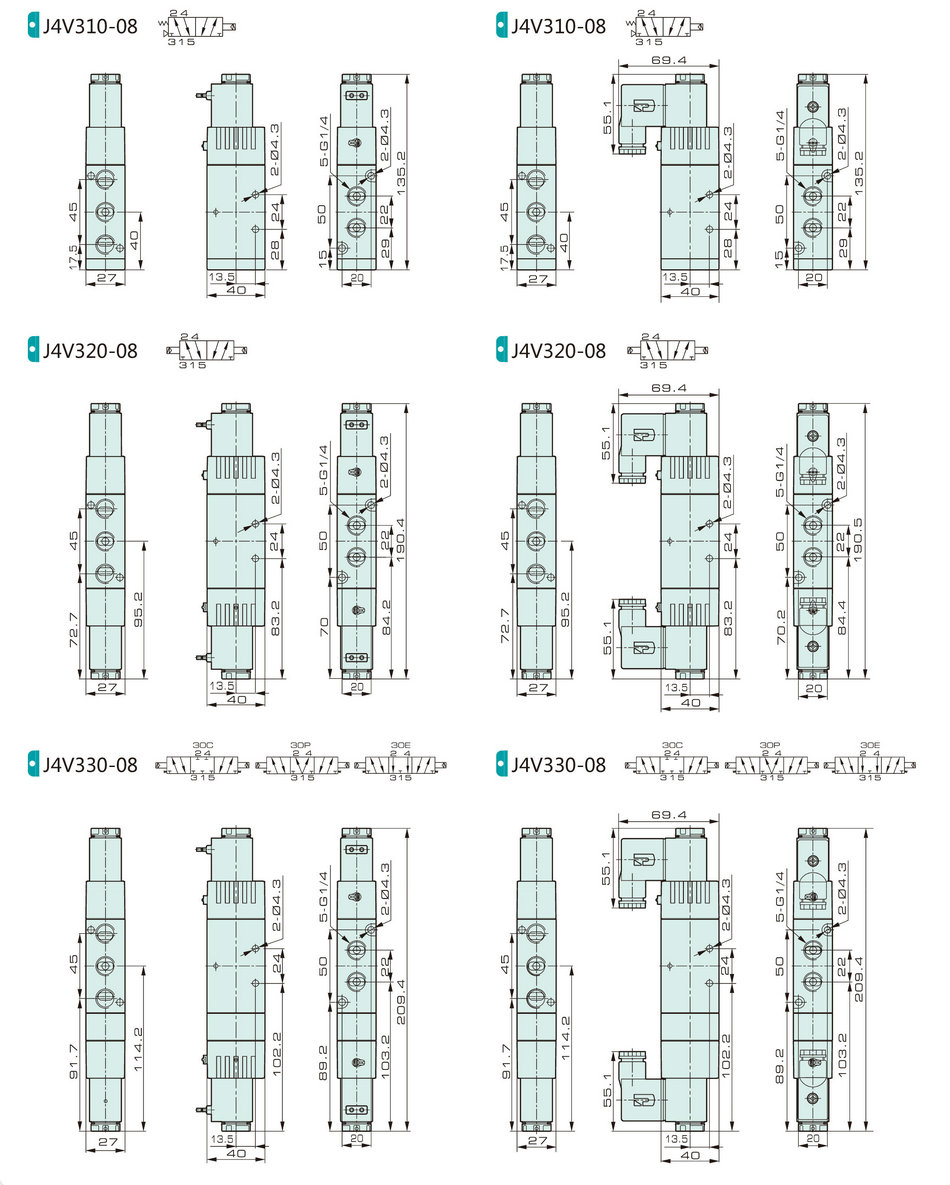

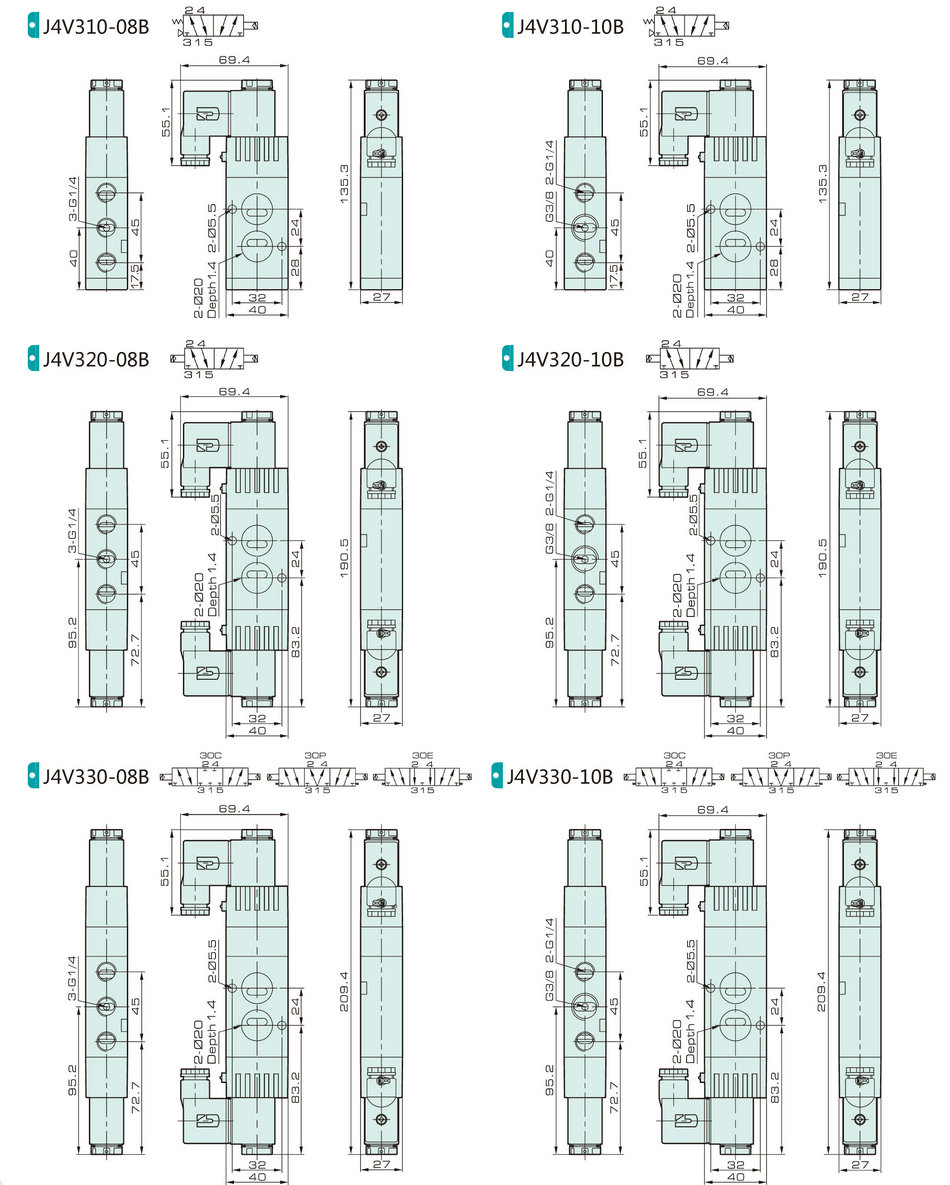

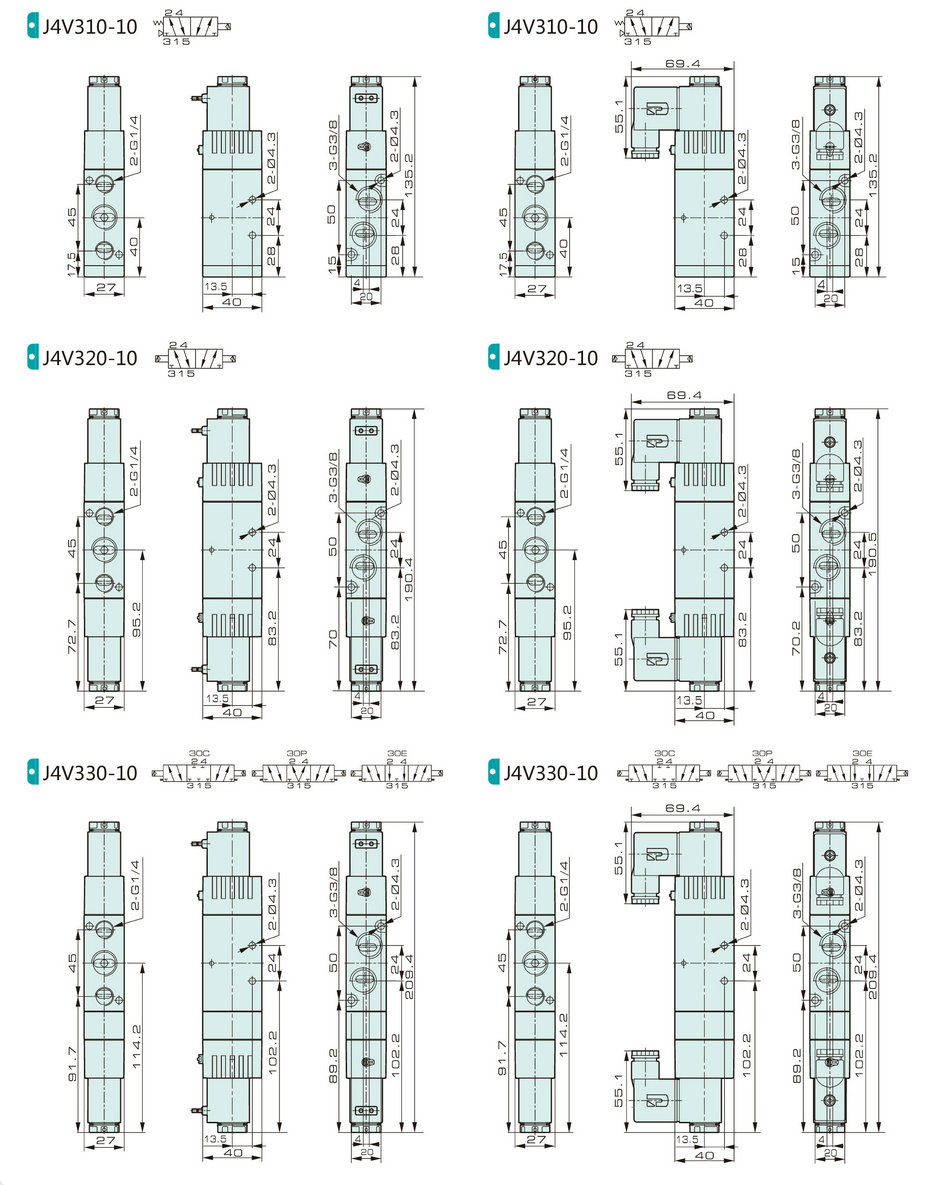

  • 產品尺寸



內部結構圖







零件表



編號 名稱 編號 名稱 編號 名稱
1 十字槽盤頭螺釘 7 閥桿 13 線圈
2 后蓋 8 活塞 14 線圈螺母
3 彈簧 9 Y形圈 15 壓板
4 異形密封圈 10 彈簧 16 O形圈
5 閥體 11 手動桿 17 鐵芯
6 扁形圈 12 接線盒 18 先導閥座





流量性能指標提升







電磁閥壽命提升

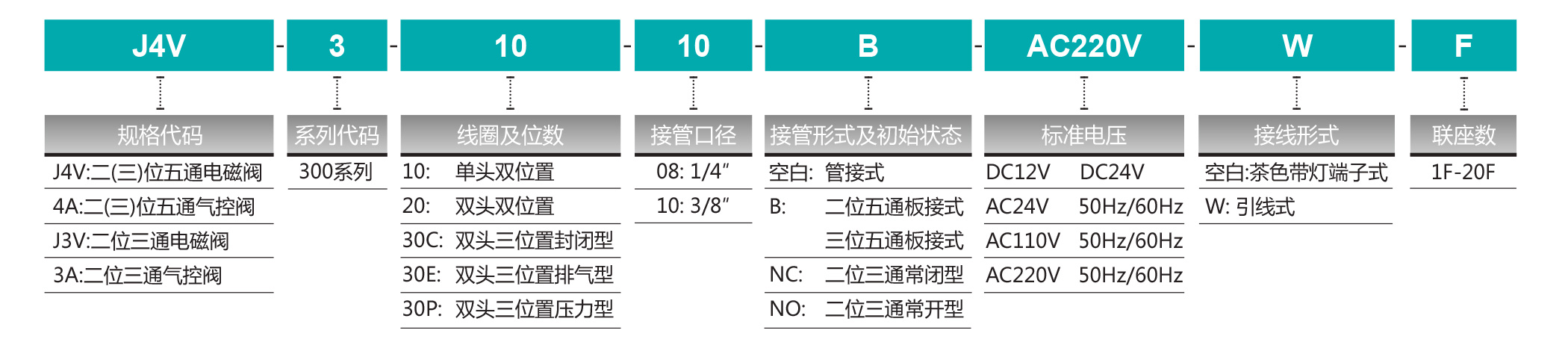

訂購碼：







規格參數

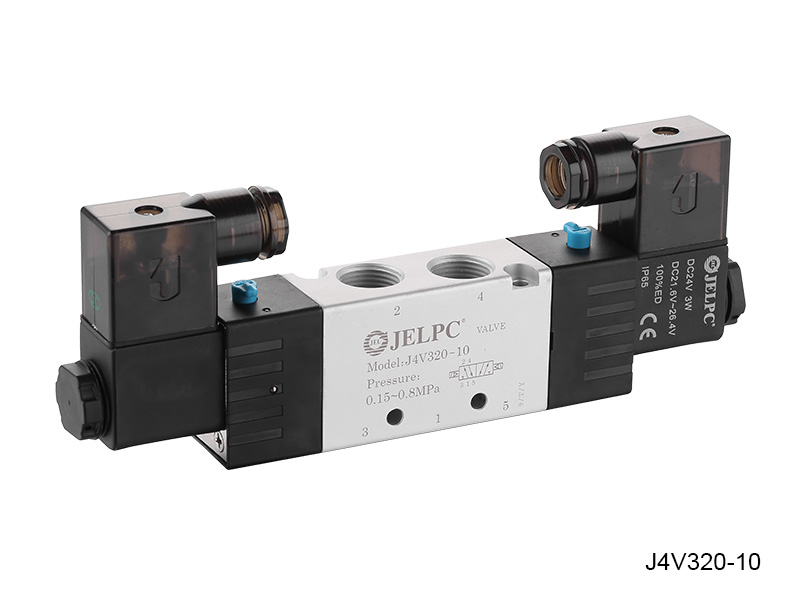

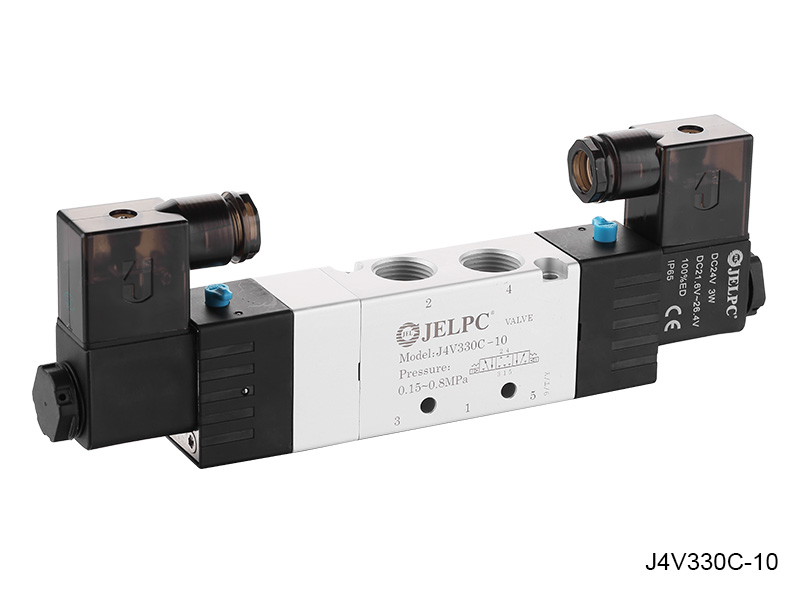

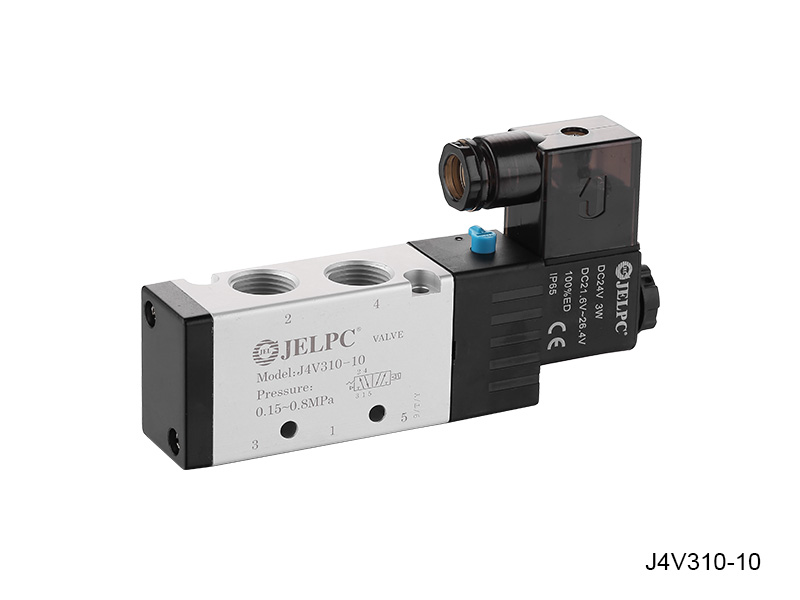

型號 J4V310-08 J4V320-08 J4V330C-08 J4V330E-08 J4V330P-08 J4V310-10 J4V320-10 J4V330C-10 J4V330E-10 J4V330P-10
4A310-08 4A320-08 4A330C-08 4A330E-08 4A330P-08 4A310-10 4A320-10 4A330C-10 4A330E-10 4A330P-10
位置數 二位五通 三位五通 二位五通 三位五通
有效截面積 25mm2(CV=1.40) 18mm2(CV=1.00) 30mm2(CV=1.68) 18mm2(CV= 1.00)
型號 J3V310-08 J3V320-08 3A310-08 3A320-08 J3V310-10 J3V320-10 3A310-10 3A320-10
位置數 二位三通
有效截面積 25mm2(CV=1.40) 30mm2(CV=1.68)
接管口徑 進氣＝出氣＝排氣＝G1/4″ 進氣＝出氣＝G3/8″ 排氣＝G1/4″ ?
工作介質 經40微米過濾的空氣
動作方式 內部先導式
使用壓力 0.15～0.8 MPa
最大耐壓力 1.2 MPa
工作溫度 -20～70℃
電壓范圍 ± 10%
耗電量 AC: 3.5VA DC: 3.0W
絕緣性及防護等級 F級．IP65
接線形式 出線式或端子式
最高動作頻率 每秒五次
最短勵磁時間 0.05秒
