電磁閥

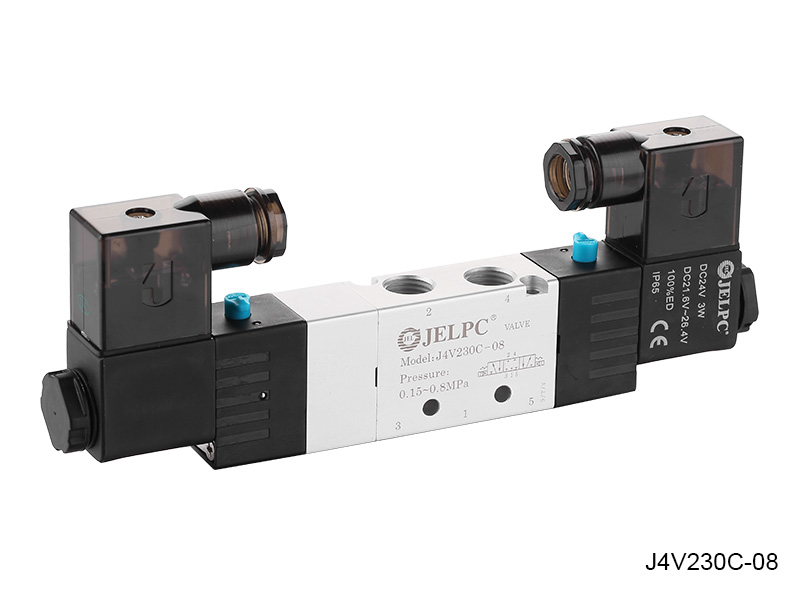

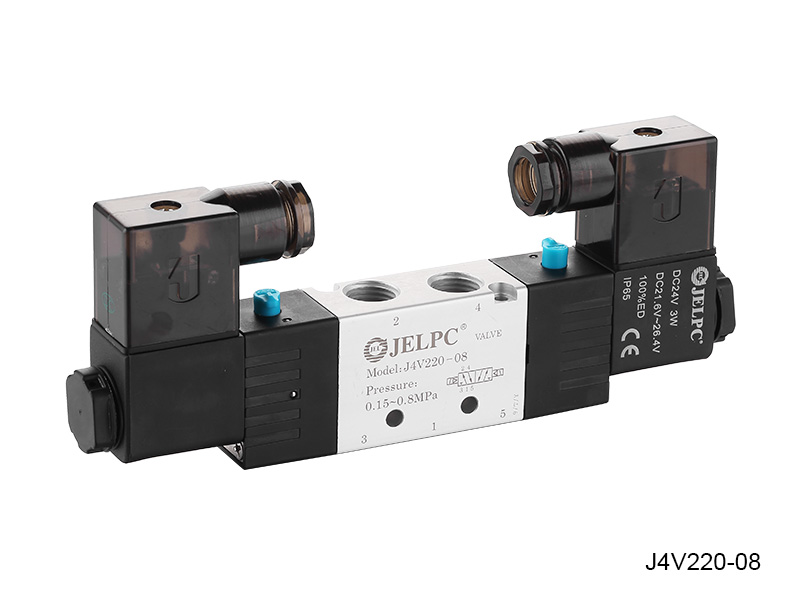

J4V200 系列

J4V200 系列

0
查看: 4,673
  • 產品參數

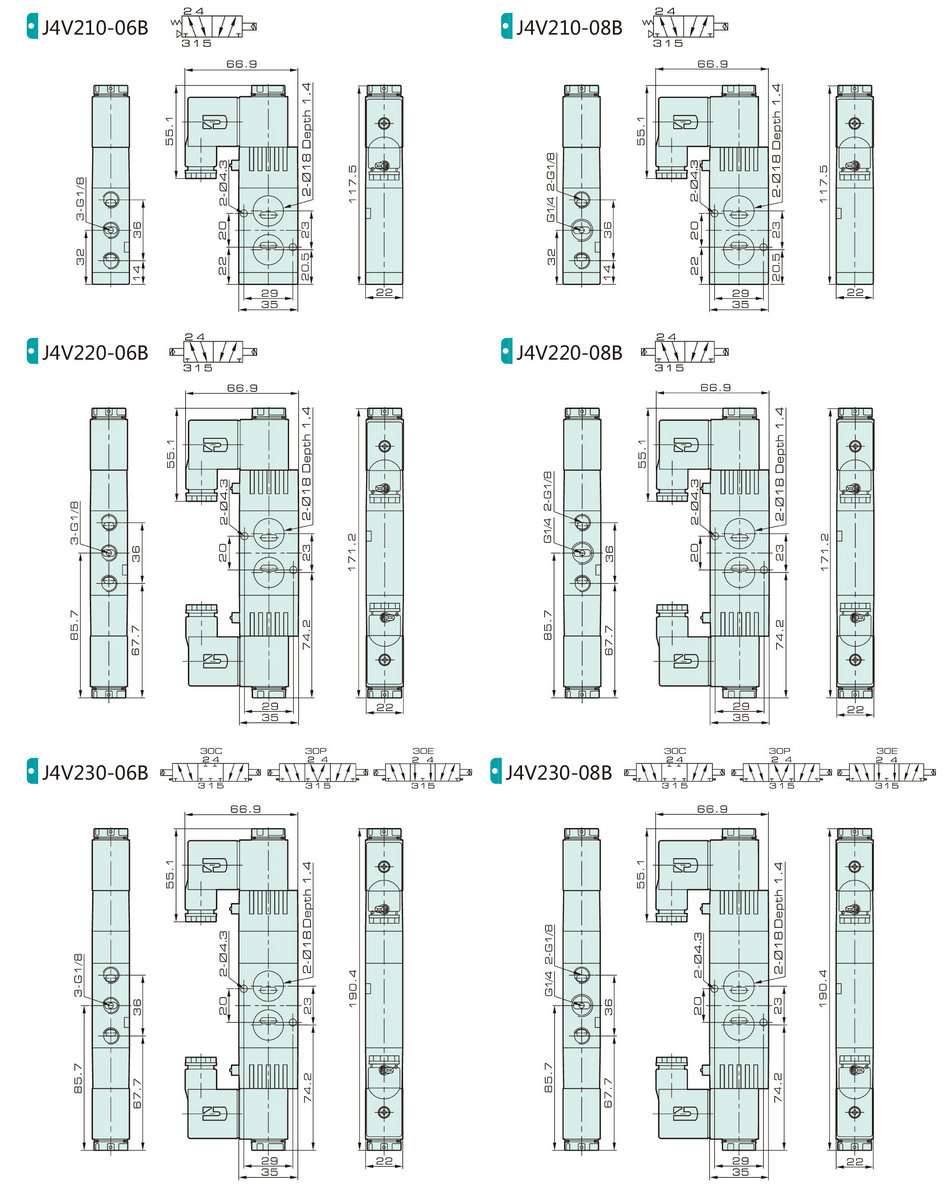

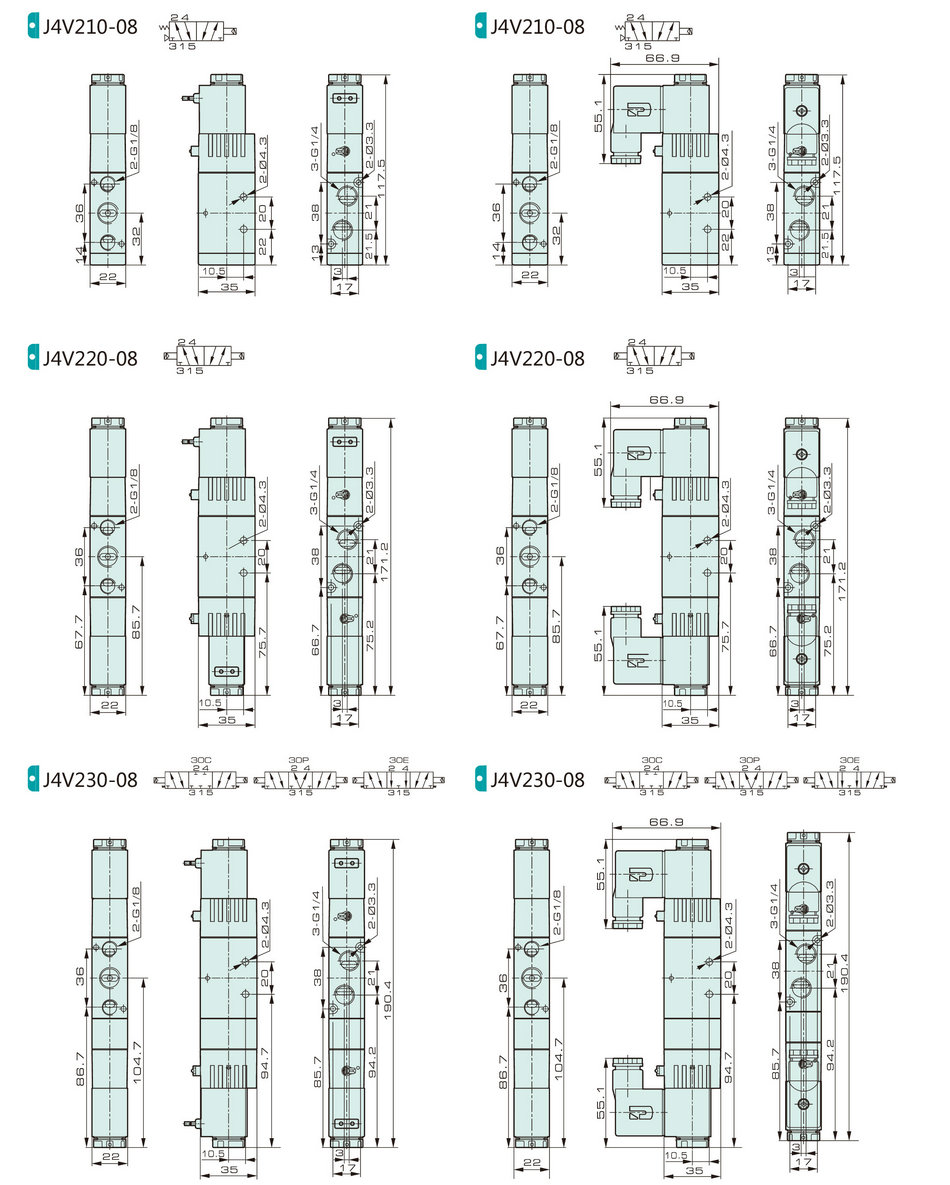

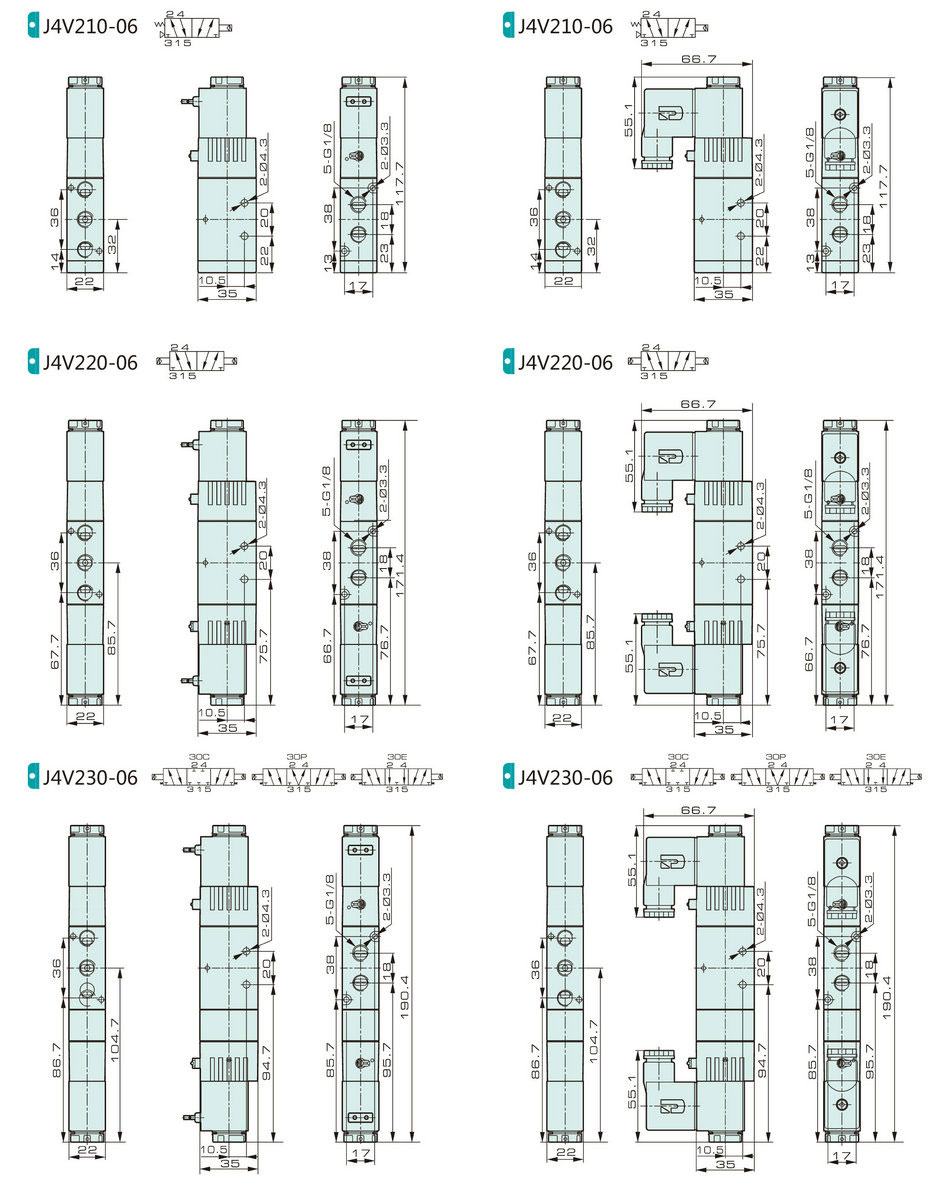

  • 產品尺寸

性能特點：



1. 閥芯兩端增加耐磨環結構，使閥芯在切換過程中更加平穩，增加壽命；
2. 密封圈原裝日本進口，優化內腔流道，最大限度地增加流動面積；
3. 先導閥座采用臺灣進口閥座，表面設置 5 條裝飾筋；手動桿強度好，外觀更有特色；
4. 閥體表面采用新型環保工藝；
5 . 裝配采用全自動裝配測試流水線，產品一致性好。





內部結構圖







零件表



編號 名稱 編號 名稱 編號 名稱
1 十字槽盤頭螺釘 7 閥桿 13 線圈
2 后蓋 8 活塞 14 線圈螺母
3 彈簧 9 Y形圈 15 壓板
4 異形密封圈 10 彈簧 16 O形圈
5 閥體 11 手動桿 17 鐵芯
6 扁形圈 12 接線盒 18 先導閥座





流量性能指標提升







電磁閥壽命提升

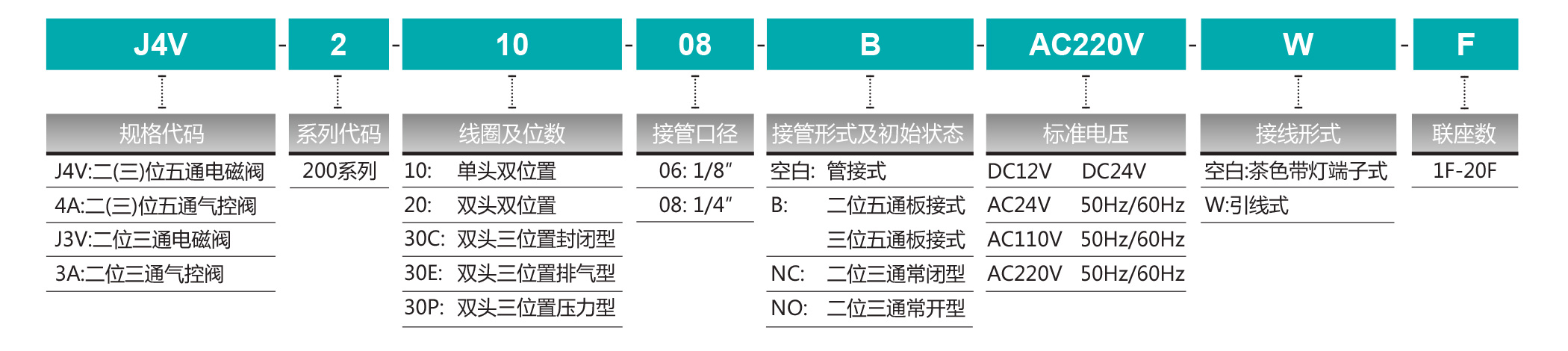

訂購碼：







規格參數



型號

 J4V210-06 J4V220-06 J4V230C-06 J4V230E-06 J4V230P-06 J4V210-08 J4V220-08 J4V230C-08 J4V230E-08 J4V230P-08
4A210-06 4A220-06 4A230C-06 4A230E-06 4A230P-06 4A210-08 4A220-08 4A230C-08 4A230E-08 4A230P-08

位置數

二位五通

三位五通

二位五通

三位五通

有效截面積

 14 mm2(CV=0.78) 12 mm2(CV=0.67) 16 mm2(CV=0.89) 12 mm2(CV=0.67)

型號

 J3V210-06 J3V220-06 3A210-06 3A220-06 J3V210-08 J3V220-08 3A210-08 3A220-08

位置數

二位三通

有效截面積

 14 mm2 (CV = 0.78) 16 mm2 (CV = 0.89)

接管口徑

進氣＝出氣＝排氣＝G1/8″

進氣＝出氣＝G1/4″ 排氣＝G1/8″



工作介質

經40微米過濾的空氣

動作方式

內部先導式

使用壓力

 0.15～0.8 MPa

最大耐壓力

 1.2MPa

工作溫度

 -20 ~ 70 ℃

電壓范圍

 ± 10%

耗電量

 AC: 3.5VA DC: 2.5W

絕緣性及防護等級

F級．IP65

接線形式

出線式或端子式

最高動作頻率

每秒五次

最短勵磁時間

0.05秒
