機械閥及其他

4H系列

4H系列

手扳閥? ? ? ? ? ??



0
查看: 2,245
  • 產品參數

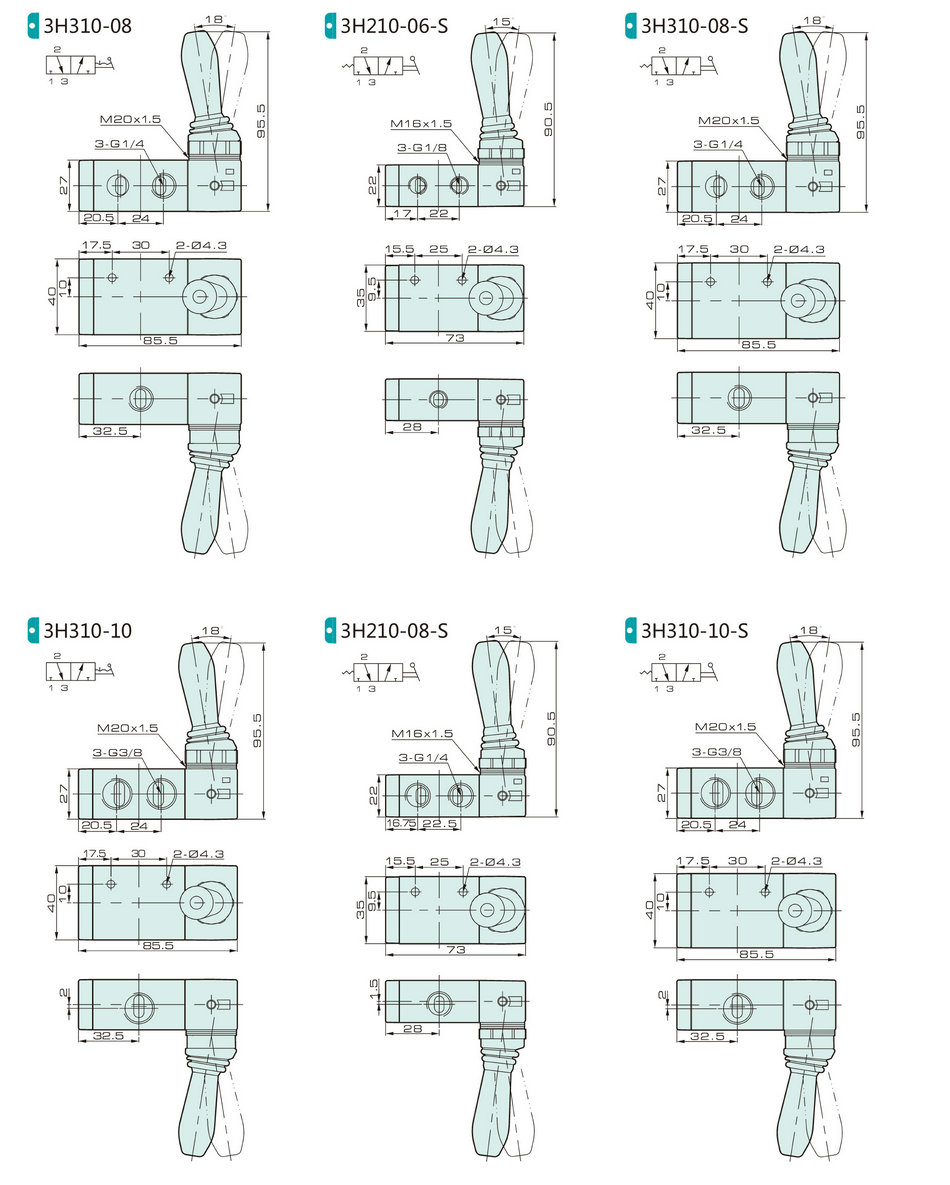

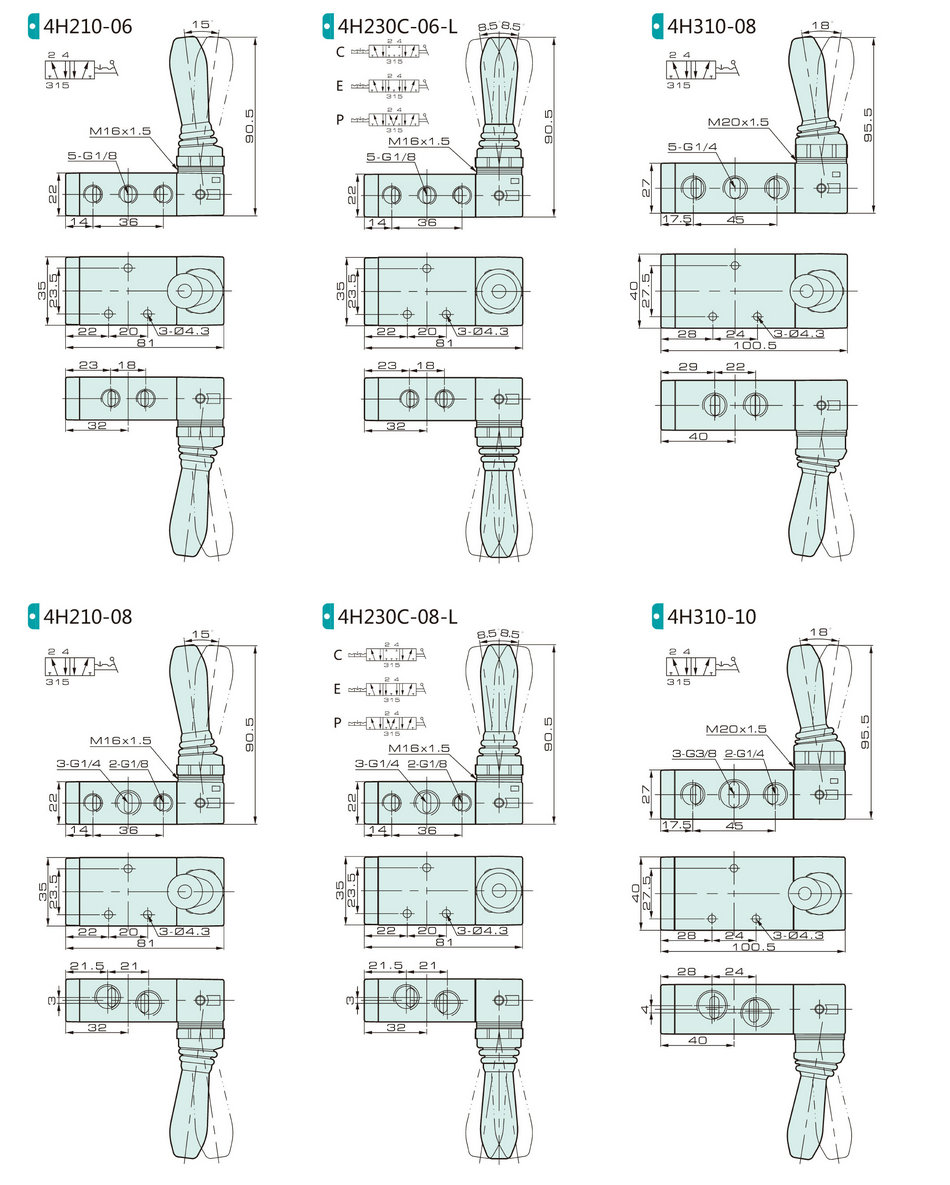

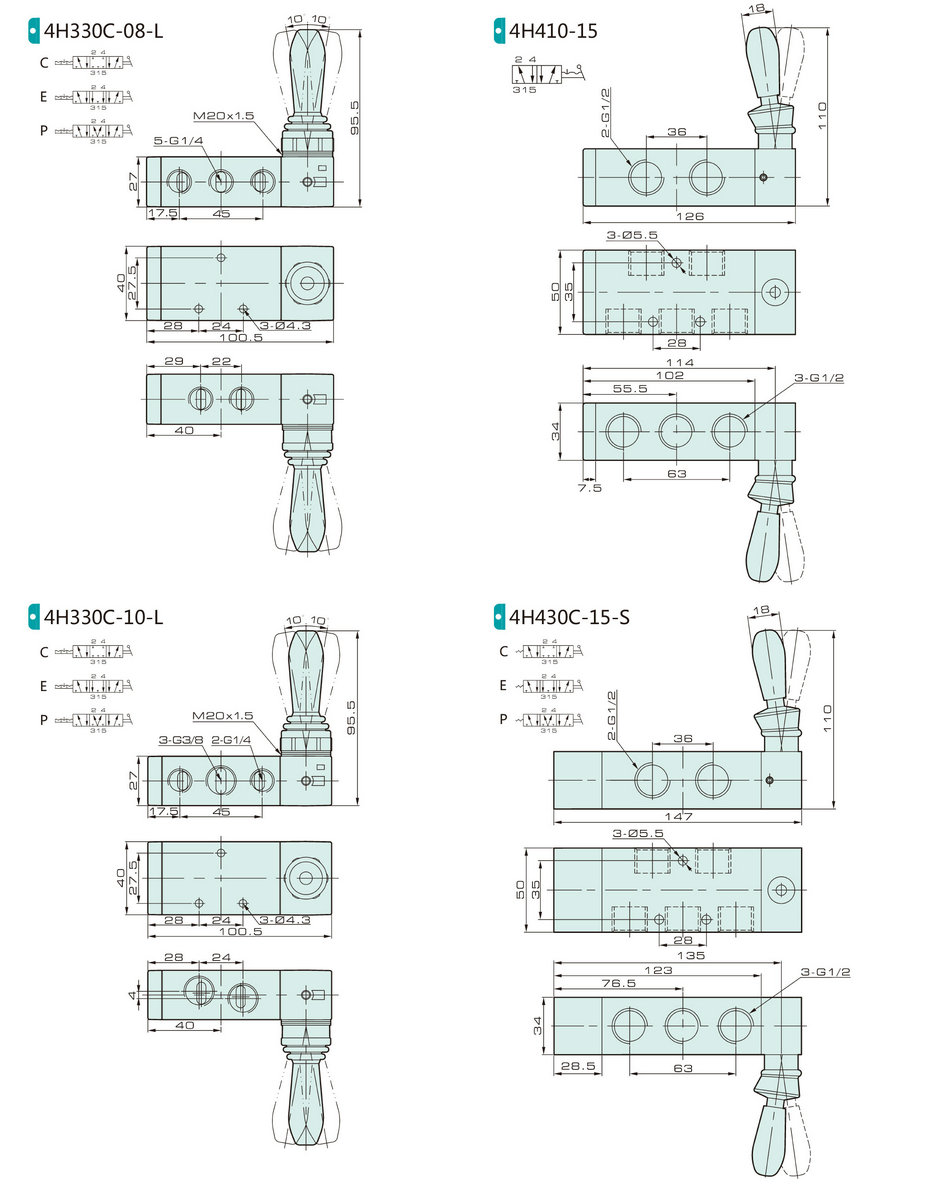

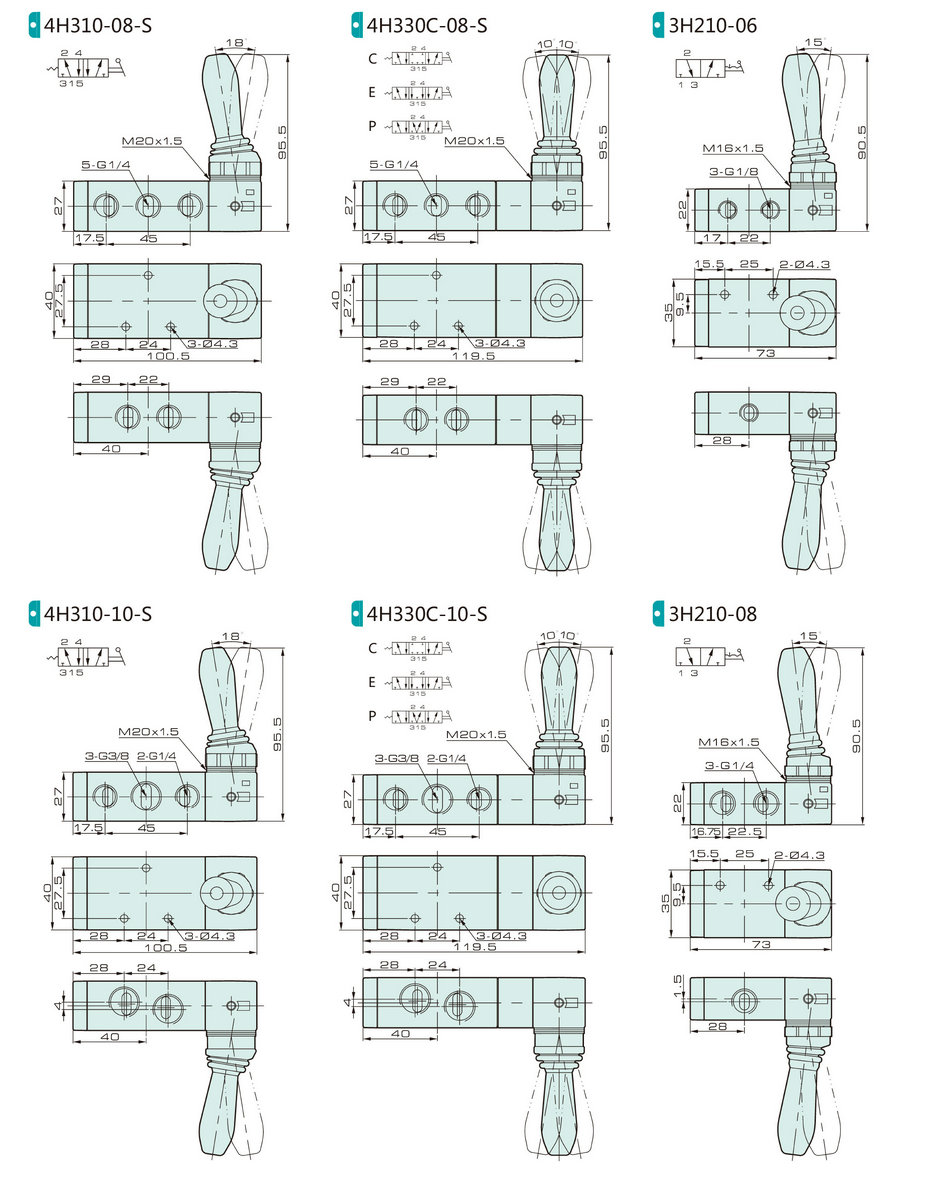

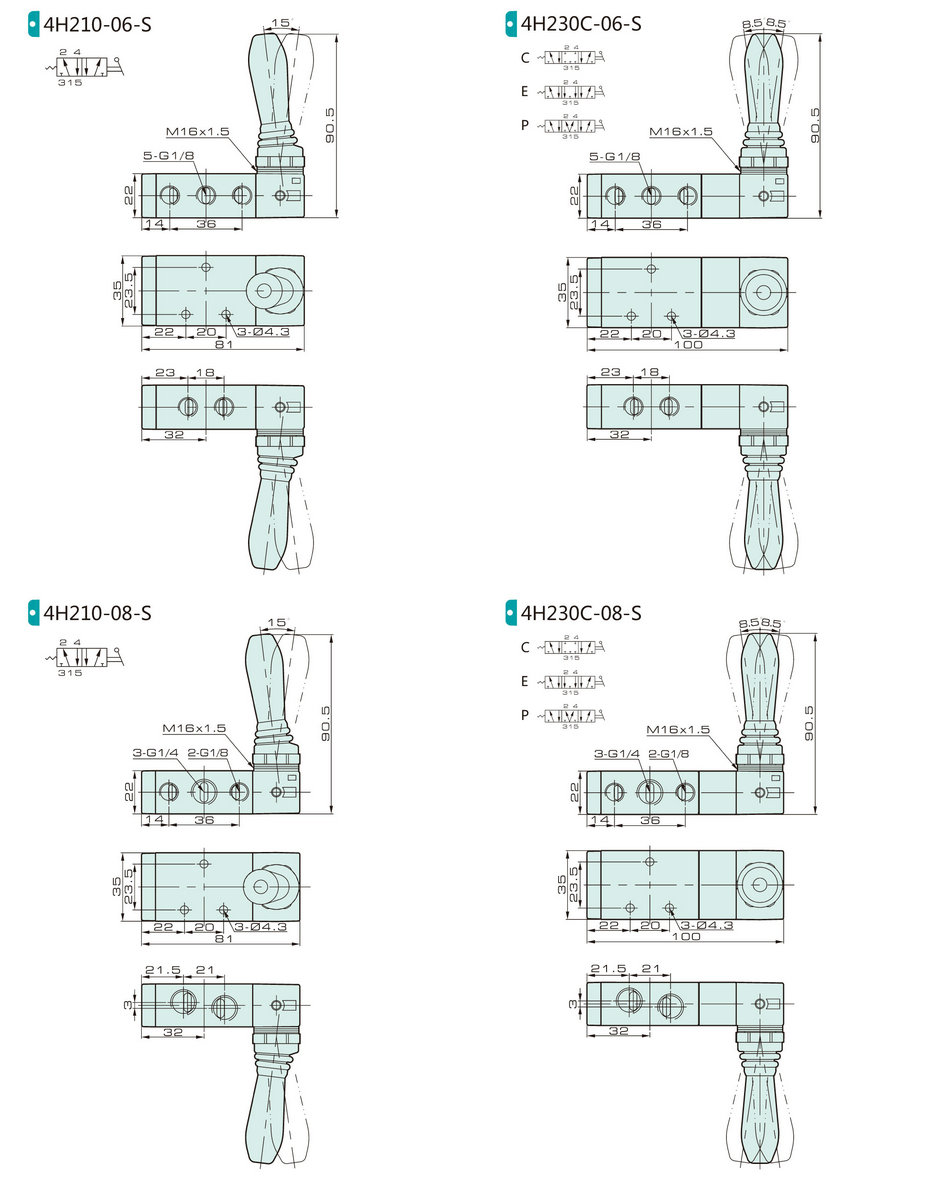

  • 產品尺寸

性能特點

1. 全新加工工藝，閥體內孔粗糙度提升。

2. 手柄座采用高強度塑料，美化其外觀。

3.? 采用德國進口高標特種潤滑脂，有效形成保護膜，降低磨損。

4. 閥芯采用日本進口密封件，增加其使用壽命。

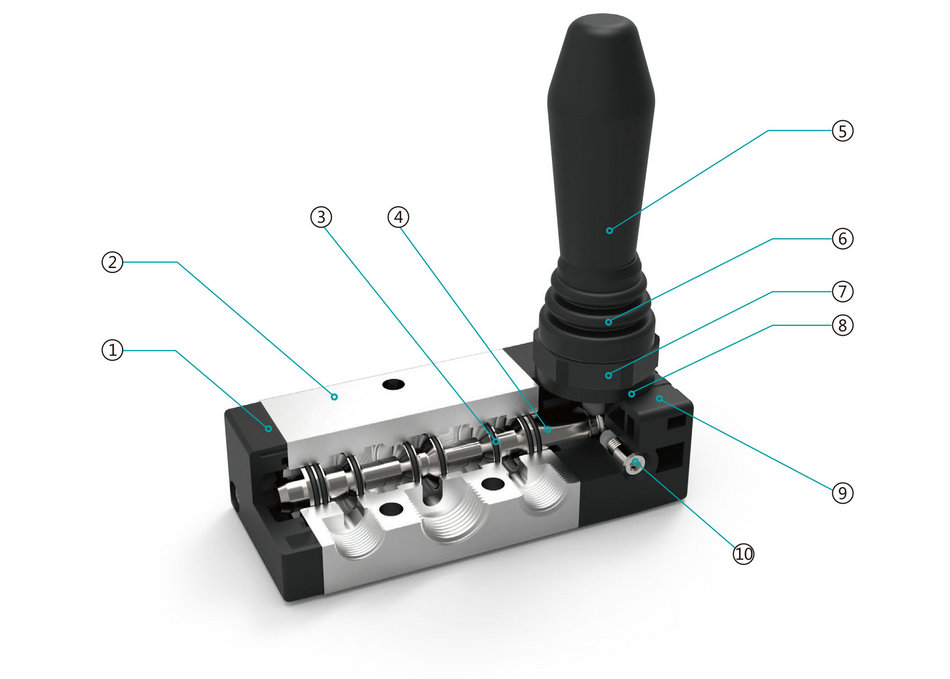

內部結構圖





零件表



編號

名稱

編號

名稱

l

后蓋

6

防塵套

2

閥體

7

鎖緊螺母

3

扁形圈

8

墊片

4

閥桿

9

上蓋

5

手柄

10

緊定螺釘

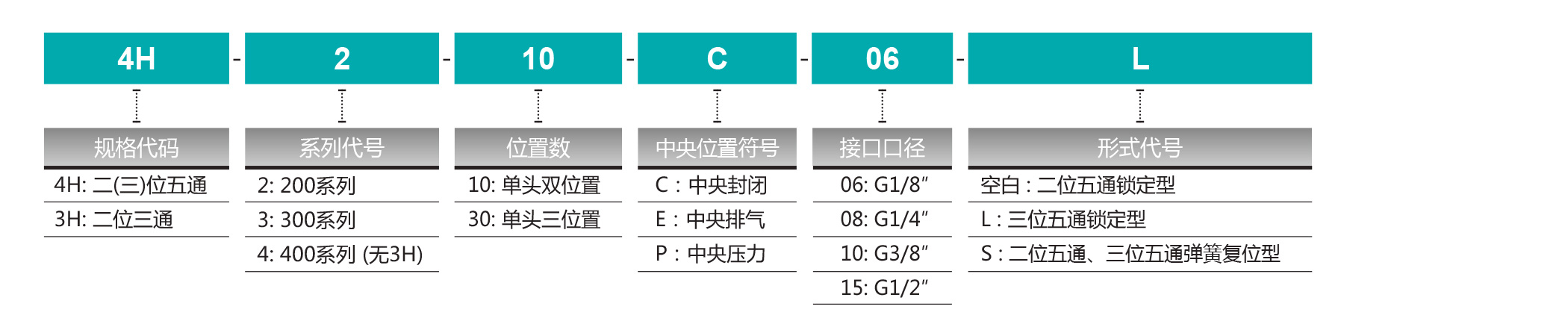

訂購碼







規格參數



型號

4H210-06

4H210-08

4H230-08

4H310-08

4H310-10

4H330-10

4H410-15

4H430-15

工作介質

經40微米過濾的空氣

動作方式

直動式

有效截面積

14mm2(CV=0.78)

16mm2(CV=0.89)

12mm2(CV=0.67)

25mm2(CV=1.4)

30mm2(CV=1.68)

18mm2(CV=1.00)

50mm2(CV=2.79)

30mm2(CV=1.68)

接管口徑

進氣＝出氣＝排氣
＝G1/8″

進氣＝出氣=G1/4″排氣＝G1/8″

進氣＝排氣＝出氣＝G1/4″

進氣＝排氣＝出氣＝G1/4″

進氣＝出氣＝G3/8″ 排氣＝G1/4″

進氣＝出氣＝排氣＝G1/2″

使用壓力范圍

0～0.8MPa

使用溫度范圍

-20～70℃
