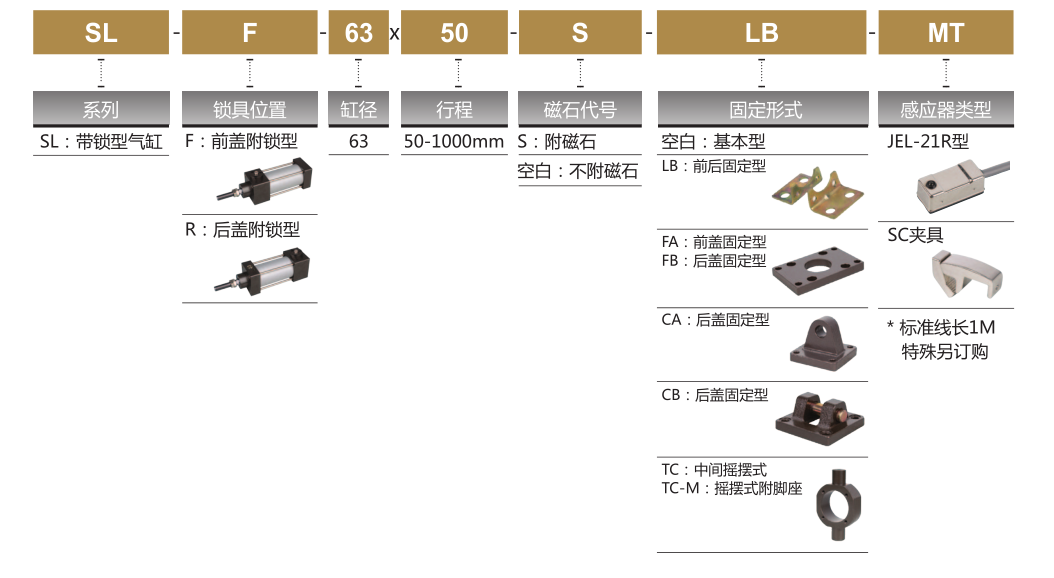

訂購碼

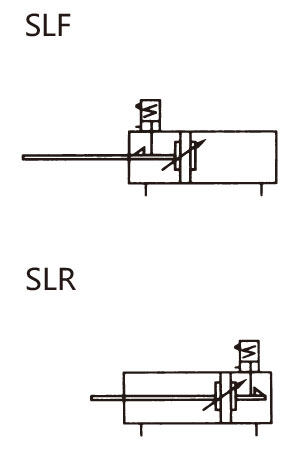

圖形符號

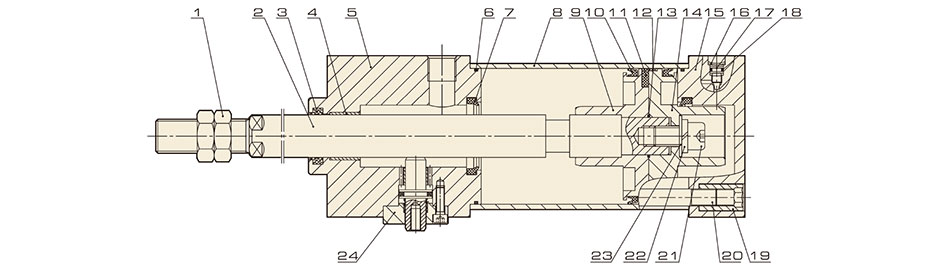

內部結構圖
零件表
編號 |
名稱 |
編號 |
名稱 |
編號 |
名稱 |
1 |
六角薄螺母 |
9 |
前活塞 |
17 |
調節針 |
2 |
活塞桿 |
10 |
Y型圈 |
18 |
O型圈 |
3 |
防塵圈 |
11 |
磁石 |
19 |
拉桿螺母 |
4 |
DU干軸承 |
12 |
導向帶 |
20 |
拉桿 |
5 |
前端蓋 |
13 |
O型圈 |
21 |
內六角圓柱頭螺釘 |
6 |
O型圈 |
14 |
后活塞 |
22 |
彈性墊圈 |
7 |
緩沖圈 |
15 |
后端蓋 |
23 |
平墊圈 |
8 |
缸筒 |
16 |
鎖片 |
24 |
鎖住裝置組合 |
