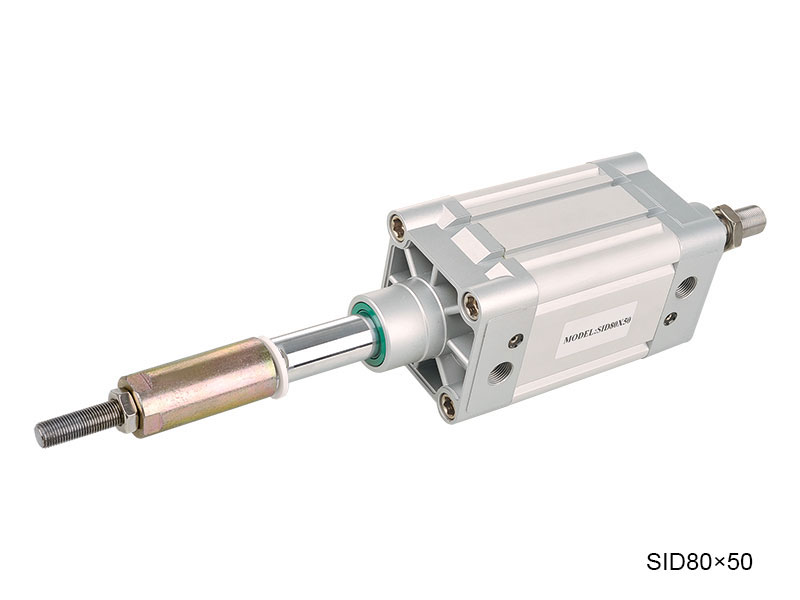

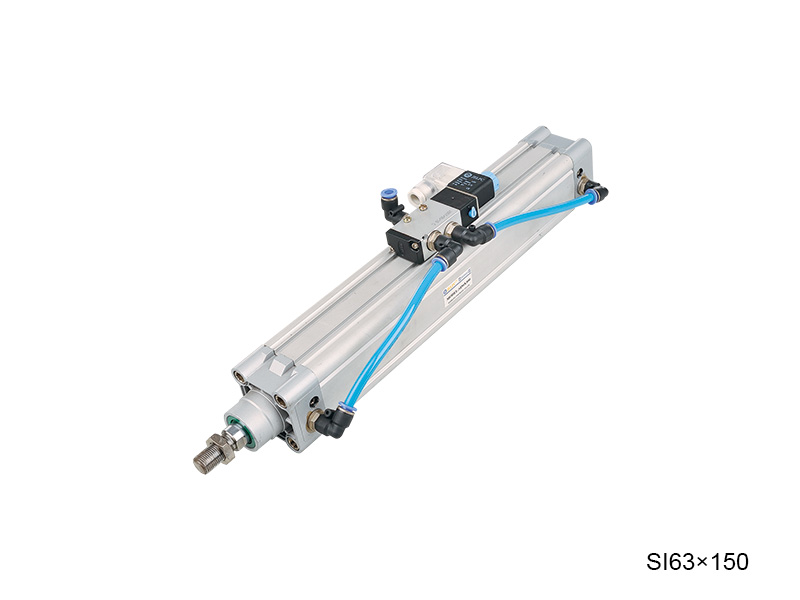

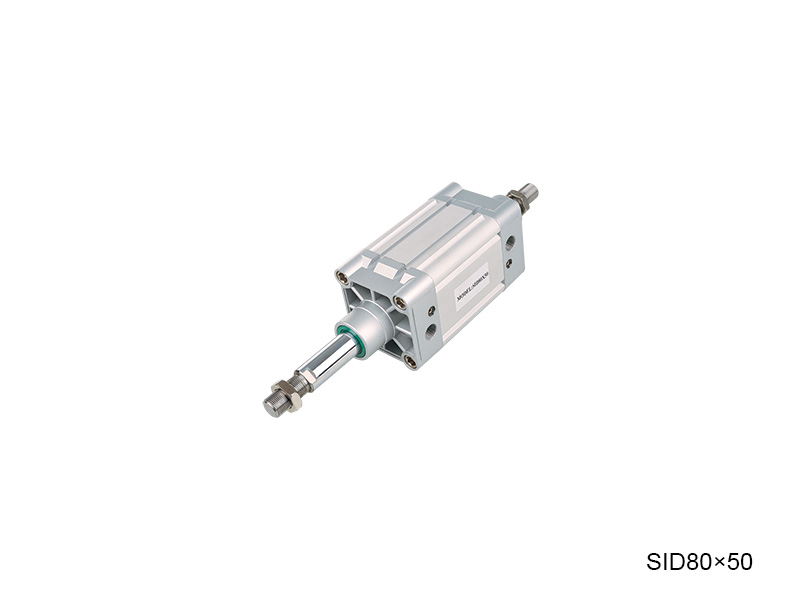

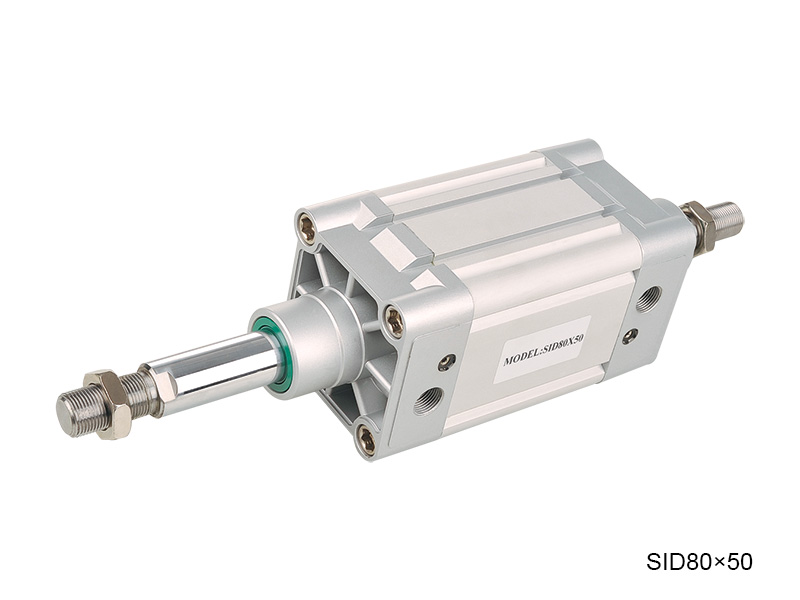

性能特點
1. 氣缸符合ISO15552標準氣缸。
2. 活塞密封采用兩個NBR+PA材質Y型單向密封結構，有補償功能，壽命長，啟動壓力低。
3. 軸封材料選用了PU材質，PU材質具有強度高、韌性好、耐磨、耐油、耐老化等特性。
4. 活塞桿材質采用45#鋼表面鍍硬鉻研磨棒，粗糙度Ra＜0.4具有很好的耐磨和防銹性能。
內部結構圖
零件表
|
編號 |
名稱 |
編號 |
名稱 |
|
1 |
活塞桿 |
8 |
活塞 |
|
2 |
六角螺母 |
9 |
Y型圈 |
|
3 |
軸心密封件 |
10 |
磁鐵 |
|
4 |
前蓋 |
11 |
耐磨環 |
|
5 |
銅套 |
12 |
缸筒 |
|
6 |
節流針 |
13 |
后蓋 |
|
7 |
緩沖密封圈 |
14 |
O型圈 |

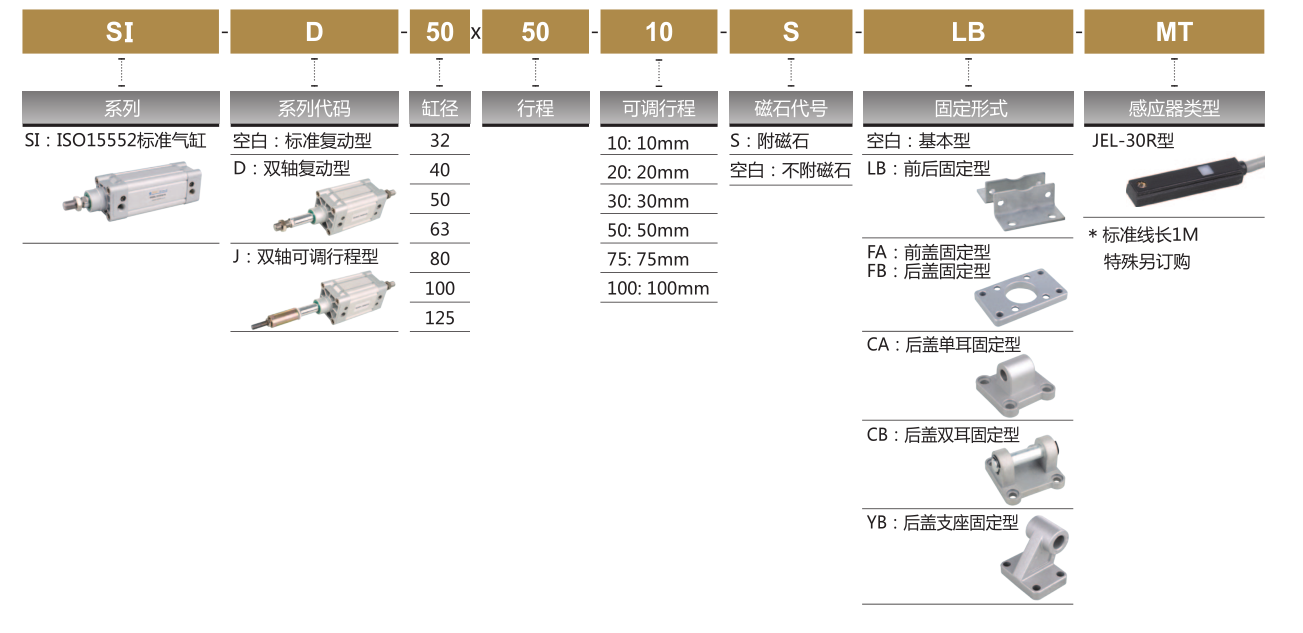

訂購碼
規格參數
|
內徑 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
|
動作形式 |
復動型 |
||||||
|
工作介質 |
空 氣 |
||||||
|
固定型式 |
基本型 FA型 FB型 CA型 CB型 LB型 YB型 |
||||||
|
使用壓力范圍 |
1～9.0 Kgf/cm2 |
||||||
|
保證耐壓力 |
13.5 Kgf/cm2 |
||||||
|
使用溫度范圍 |
-20～80℃ |
||||||
|
使用速度范圍 |
50～800mm/s |
||||||
|
緩沖型式 |
可調緩沖 |
||||||
|
緩沖行程 |
20 mm |
26 mm |
|||||
|
接管口徑 |
G1/8" |
G1/4" |
G3/8" |
G1/2" |
|||
行 程
|
內徑 |
標準行程 |
最大行程 |
容許行程 |
|
32 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 |
1000 |
2000 |
|
40 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 |
1200 |
2000 |
|
50 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 |
1200 |
2000 |
|
63 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 |
1500 |
2000 |
|
80 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 |
1500 |
2000 |
|
100 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 |
1500 |
2000 |
|
125 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 |
1500 |
2000 |

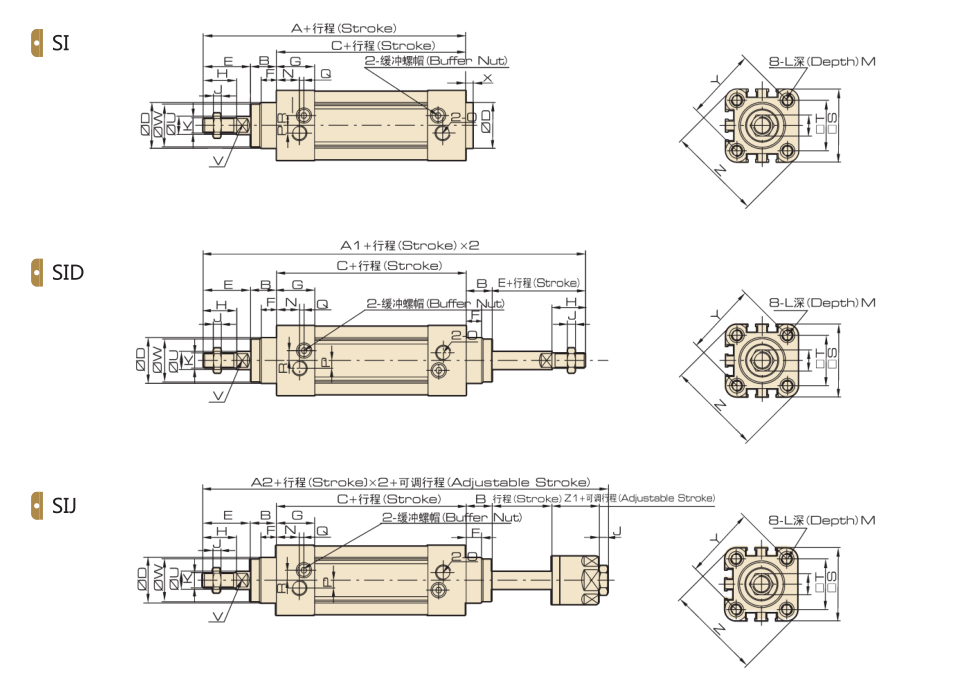

外形尺寸
尺寸表
|
內徑/符號 |
A |
A1 |
A2 |
B | C | D | E | F | G | H | I |
J |
K | L |
|
32 |
142 |
190 |
185 |
16 |
94 |
30 |
33 |
10 |
25 |
22 |
17 |
6 |
M10x1.25 |
M6 |
|
40 |
159 |
213 |
207 |
20 |
105 |
35 |
34 |
10 |
29 5 |
24 |
17 |
7 |
M12x125 |
M6 |
|
50 |
175 |
244 |
233 |
27 |
106 |
40 |
42 5 |
10 |
32 |
32 |
23 |
8 |
M16x1.5 |
M8 |
|
63 |
190 |
258 |
247 |
26 |
122 |
45 |
42 |
10 |
36 |
32 |
23 |
8 |
M16x1.5 |
M8 |
|
80 |
214 |
301 |
288 |
35 |
126 |
45 |
53 |
10 |
37 |
40 |
26 |
10 |
M20x1.5 |
M10 |
|
100 |
229 |
321 |
308 |
40 |
137 |
55 |
52 |
10 |
39 |
40 |
26 |
10 |
M20x1.5 |
M10 |
|
125 |
277 |
394 |
378 |
47 |
160 |
60 |
71 |
10 |
43 |
54 |
40 |
10 |
M27x2 |
M12 |
|
內徑/符號 |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
V |
W |
X |
Y |
Z |
Z1 |
|
32 |
12 |
15 |
G1/8 |
5 |
3 |
65 |
45 |
32 5 |
12 |
10 |
28 |
4 |
46 |
58 7 |
21 |
|
40 |
12 |
17 5 |
G1/4 |
7 |
3 |
7 |
52 |
38 |
16 |
13 |
33 |
4 |
53 7 |
68 |
21 |
|
50 |
12 |
20 |
G1/4 |
7 |
3 |
9 |
65 |
46.5 |
20 |
17 |
38 |
4 |
65.8 |
84.5 |
23 |
|
63 |
12 |
22 |
G3/8 |
8 |
5 |
9 |
76 |
56.5 |
20 |
17 |
38 |
4 |
79.9 |
99.6 |
23 |
|
80 |
15 |
23 |
G3/8 |
10 |
5 |
12 |
94 |
72 |
25 |
22 |
43.5 |
4 |
101.8 |
123.8 |
29 |
|
100 |
15 |
26 |
G1/2 |
10 |
5 |
14 |
112 |
89 |
25 |
22 |
47 |
4 |
125 9 |
148 9 |
29 |
|
125 |
20 |
29 |
G1/2 |
10 |
5 |
14 |
134 |
110 |
32 |
27 |
53 |
6 |
156.9 |
179.6 |
40.5 |
SI系列 標準氣缸附件 (符合 ISO15552標準)
外形尺寸

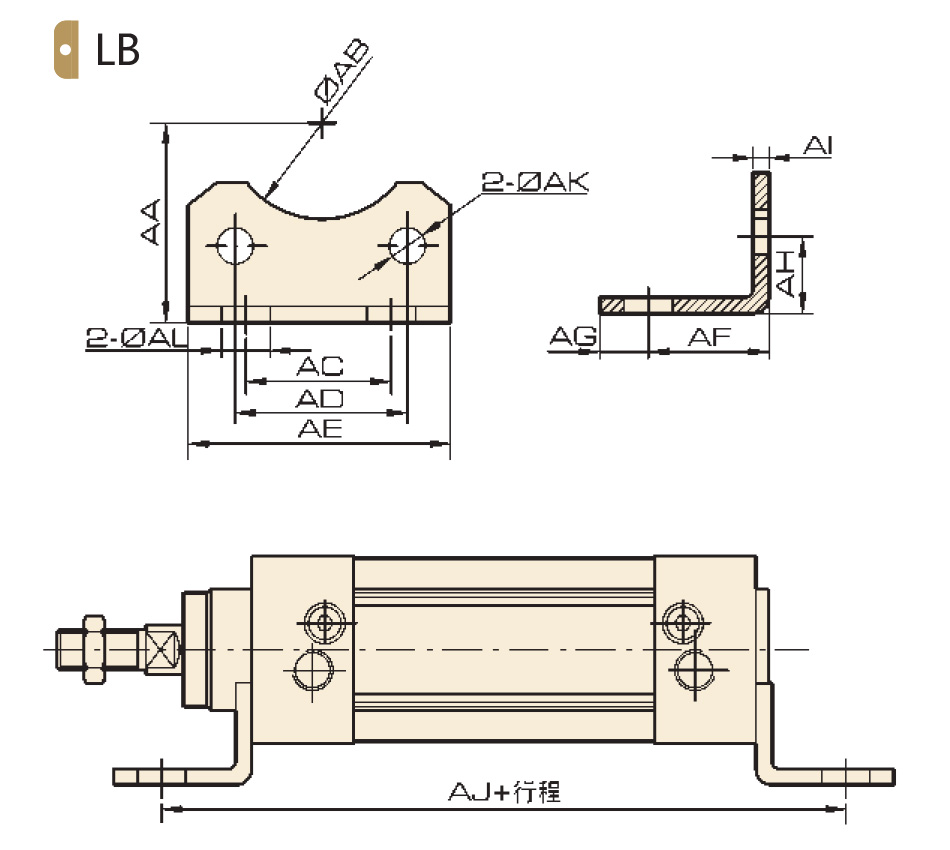

LB腳架
尺寸表
|
內徑/符號 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
|
AA |
32 |
36 |
45 |
50 |
63 |
71 |
90 |
|
AB |
30 |
35 |
40 |
45 |
45 |
55 |
60 |
|
AC |
32 |
36 |
45 |
50 |
63 |
75 |
90 |
|
AD |
32.5 |
38 |
46.5 |
56.5 |
72 |
89 |
110 |
|
AE |
45 |
52 |
65 |
75 |
95 |
115 |
140 |
|
AF |
24 |
28 |
32 |
32 |
41 |
41 |
45 |
|
AG |
11 |
8 |
15 |
13 |
14 |
16 |
18 |
|
AH |
15.8 |
17 |
21.8 |
21.8 |
27 |
26.5 |
35 |
|
AI |
4 |
4 |
5 |
5 |
6 |
6 |
8 |
|
AJ |
142 |
161 |
170 |
186 |
208 |
219 |
250 |
|
AK |
7 |
7 |
9 |
9 |
11 |
11 |
12.5 |
|
AL |
7 |
10 |
10 |
10 |
12 |
14.5 |
16.5 |
外形尺寸

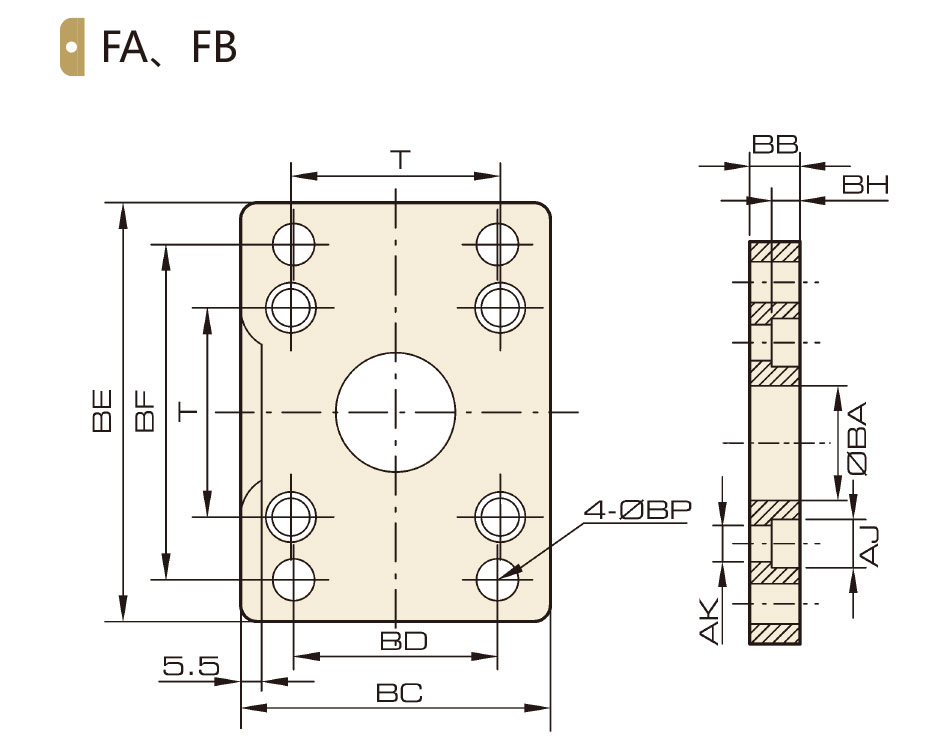

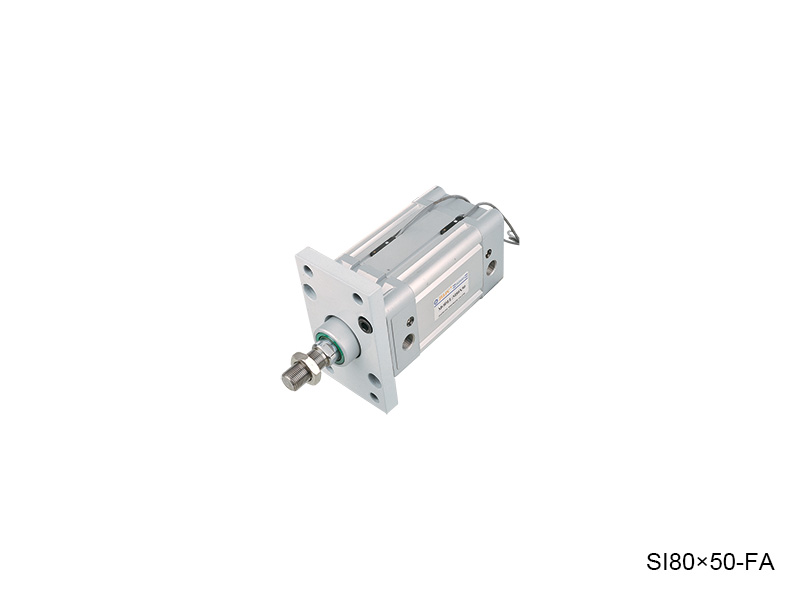

FA、FB法蘭
尺寸表
|
內徑/符號 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
|
BA |
30.3 |
35.3 |
40.3 |
45.3 |
45.3 |
55 3 |
60.3 |
|
BB |
10 |
10 |
12 |
12 |
16 |
16 |
20 |
|
BC |
45 |
52 |
65 |
76 |
94 |
112 |
140 |
|
BD |
32 |
36 |
45 |
50 |
63 |
75 |
90 |
|
BE |
80 |
90 |
110 |
120 |
150 |
175 |
224 |
|
BF |
64 |
72 |
90 |
100 |
126 |
150 |
180 |
|
BH |
6.5 |
6.5 |
8.5 |
8.5 |
10 5 |
10 5 |
15 |
|
AJ |
10.5 |
10.5 |
13.5 |
13.5 |
16.5 |
16.5 |
19 |
|
AK |
6.5 |
6.5 |
8.5 |
8.5 |
10.5 |
10.5 |
12.5 |
|
BP |
7 |
9 |
9 |
9 |
12 |
14 |
16 |
|
T |
32.5 |
38 |
46.5 |
56.5 |
72 |
89 |
110 |
外形尺寸

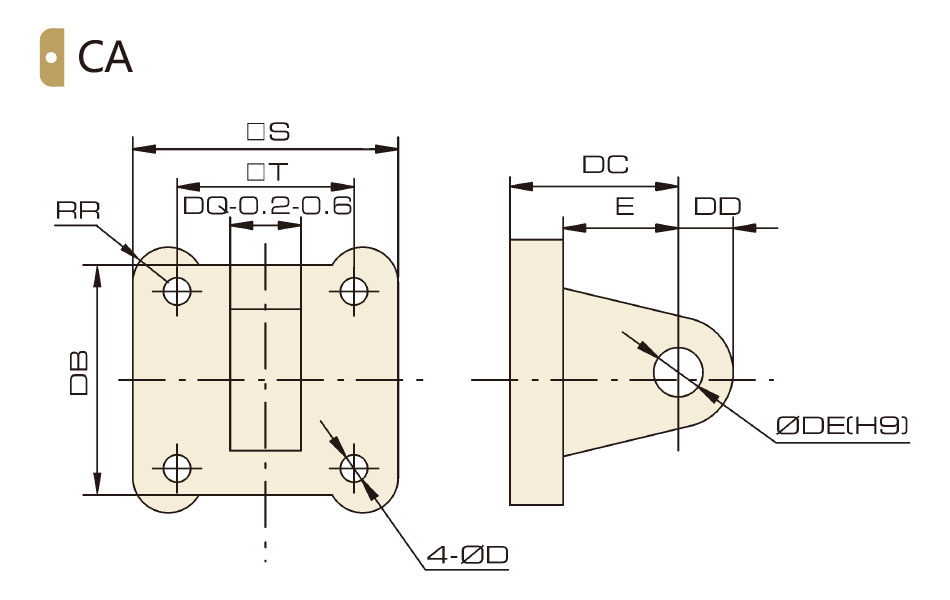

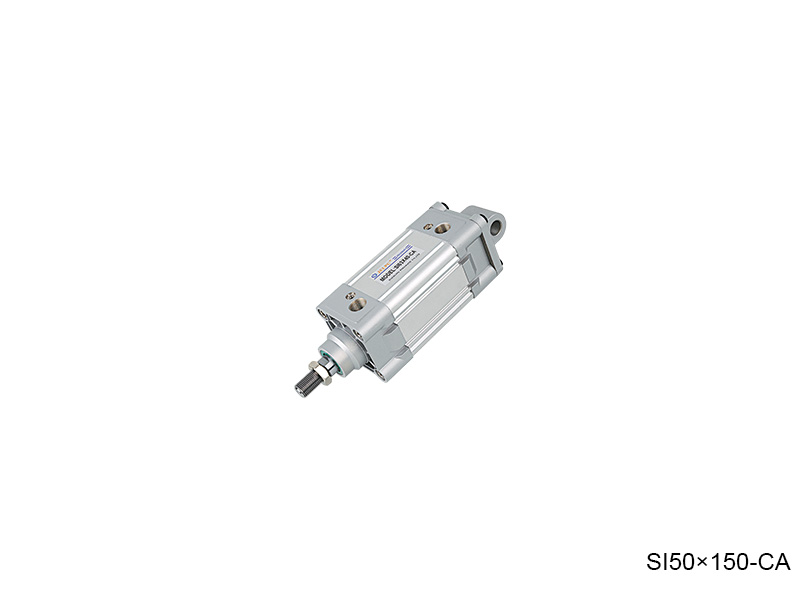

CA單耳環
尺寸表
|
內徑/符號 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
|
S |
45 |
52 |
65 |
76 |
94 |
112 |
140 |
|
T |
32.5 |
38 |
46.5 |
56.5 |
72 |
89 |
110 |
|
RR |
6.5 |
6.5 |
9 |
9.5 |
11 |
11.5 |
12 |
|
DB |
34 |
41 |
54 |
65 |
83 |
101 |
123 |
|
DC |
22 |
25 |
27 |
32 |
36 |
41 |
50 |
|
DD |
10 |
11 |
13 |
16 |
16 |
20 |
25 |
|
DE |
10 |
12 |
12 |
16 |
16 |
20 |
25 |
|
DQ |
26 |
28 |
32 |
40 |
50 |
60 |
70 |
|
D |
6.5 |
6.5 |
8.5 |
8.5 |
10 5 |
10 5 |
12.5 |
|
E |
14 |
17 |
17 |
22 |
24 |
25 |
30 |
外形尺寸

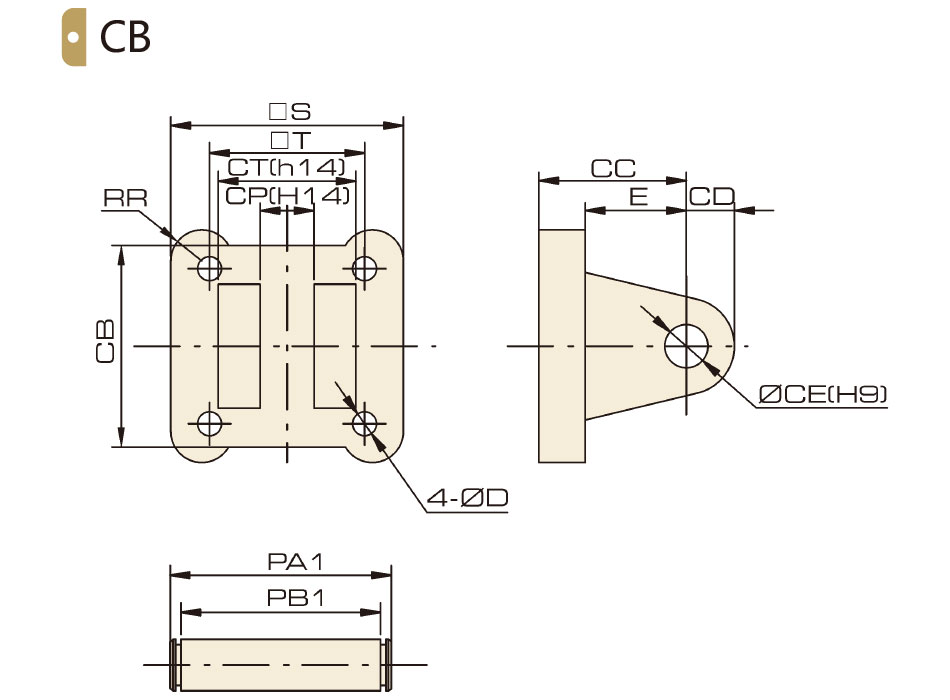

CB雙耳環
尺寸表
|
內徑/符號 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
|
S |
45 |
52 |
65 |
76 |
94 |
112 |
140 |
|
T |
32.5 |
38 |
46.5 |
56.5 |
72 |
89 |
110 |
|
D |
6.5 |
6.5 |
8.5 |
8.5 |
10.5 |
10.5 |
12.5 |
|
E |
14 |
17 |
17 |
22 |
24 |
25 |
30 |
|
RR |
6.5 |
6.5 |
9 |
9.5 |
11 |
11.5 |
12 |
|
CB |
34 |
41 |
54 |
65 |
83 |
101 |
123 |
|
CC |
22 |
25 |
27 |
32 |
36 |
41 |
50 |
|
CD |
10 |
11 |
13 |
16 |
46 |
20 |
25 |
|
CE |
10 |
12 |
12 |
16 |
16 |
20 |
25 |
|
CP |
26 |
28 |
32 |
40 |
50 |
60 |
70 |
|
CT |
45 |
52 |
60 |
70 |
90 |
110 |
120 |
|
PA1 |
53 |
60 |
68 |
78 |
100 |
120 |
130 |
|
PB1 |
46.5 |
53.5 |
61.5 |
71.5 |
91.5 |
111.5 |
121.5 |
外形尺寸

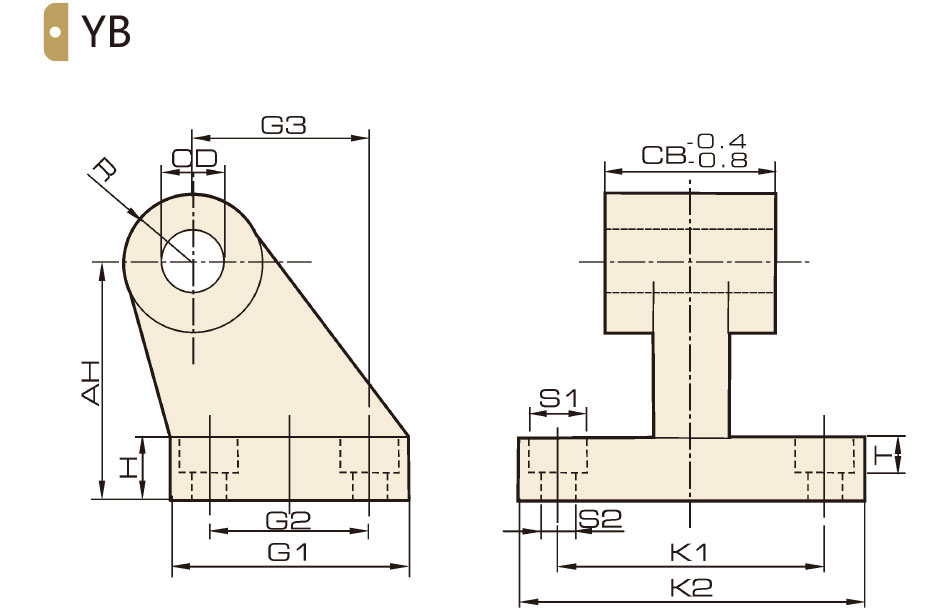

YB支座
尺寸表
|
內徑/符號 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
|
AH |
32 |
36 |
45 |
50 |
63 |
71 |
90 |
|
H |
8 |
10 |
12 |
12 |
14 |
15 |
20 |
|
CD |
10 |
12 |
12 |
16 |
16 |
20 |
25 |
|
G1 |
31 |
35 |
45 |
50 |
60 |
70 |
90 |
|
G2 |
18 |
22 |
30 |
35 |
40 |
50 |
60 |
|
G3 |
21 |
24 |
33 |
37 |
47 |
55 |
70 |
|
CB |
26 |
28 |
32 |
40 |
50 |
60 |
70 |
|
K1 |
38 |
41 |
50 |
52 |
66 |
76 |
94 |
|
K2 |
51 |
54 |
65 |
67 |
86 |
96 |
124 |
|
SI |
11 |
11 |
14 |
14 |
17 |
17 |
20 |
|
S2 |
6.6 |
6.6 |
9 |
9 |
11 |
11 |
14 |
|
T |
1.6 |
1.6 |
1.6 |
1.6 |
2.5 |
2.5 |
3.2 |
|
R |
10 |
11 |
13 |
15 |
15 |
19 |
22.5 |
