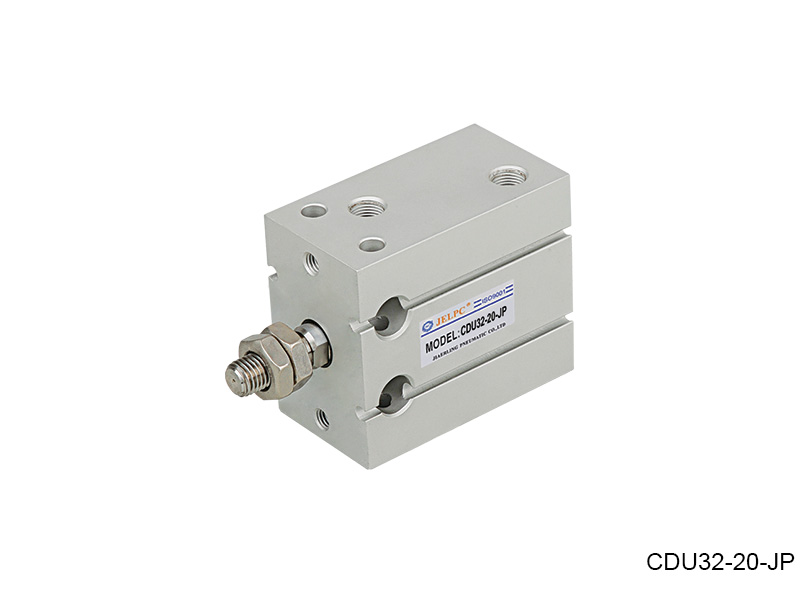

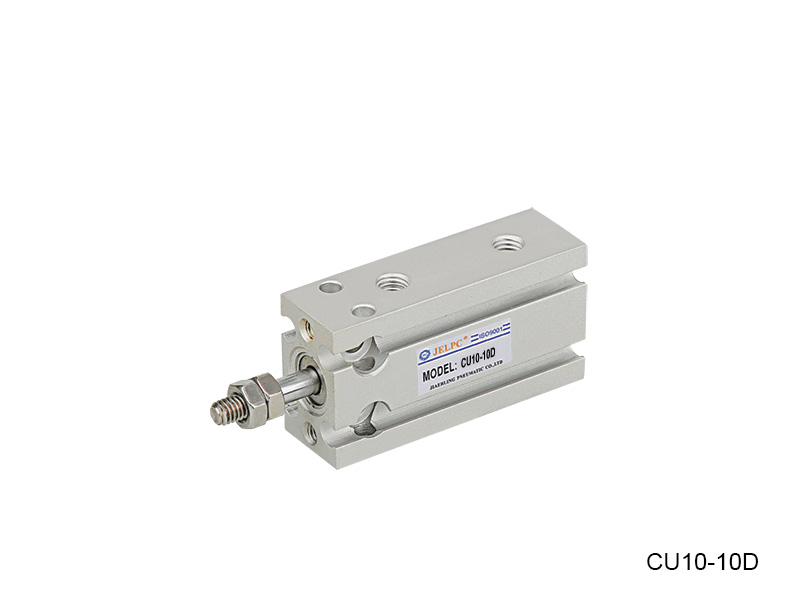

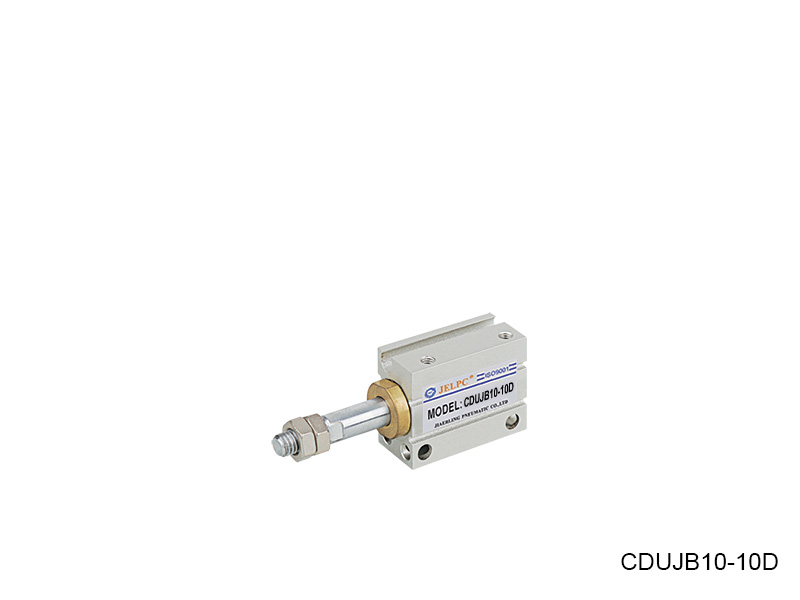

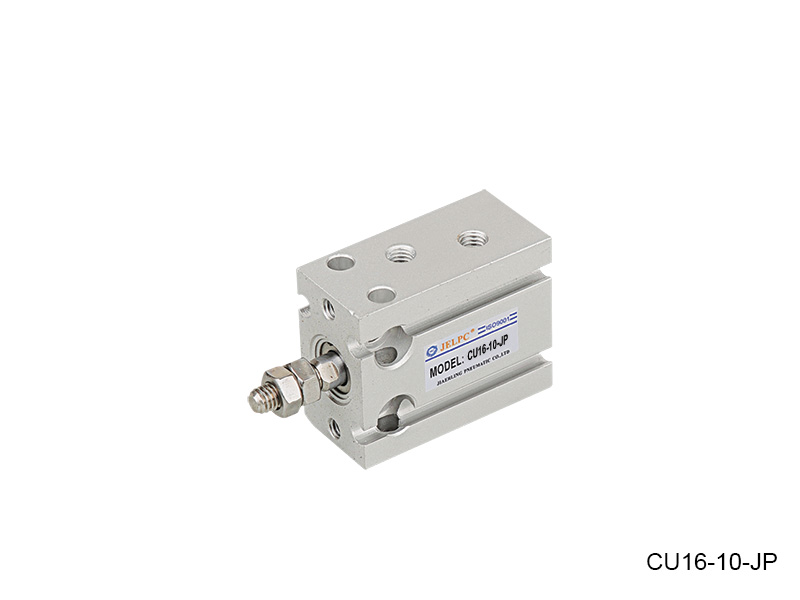

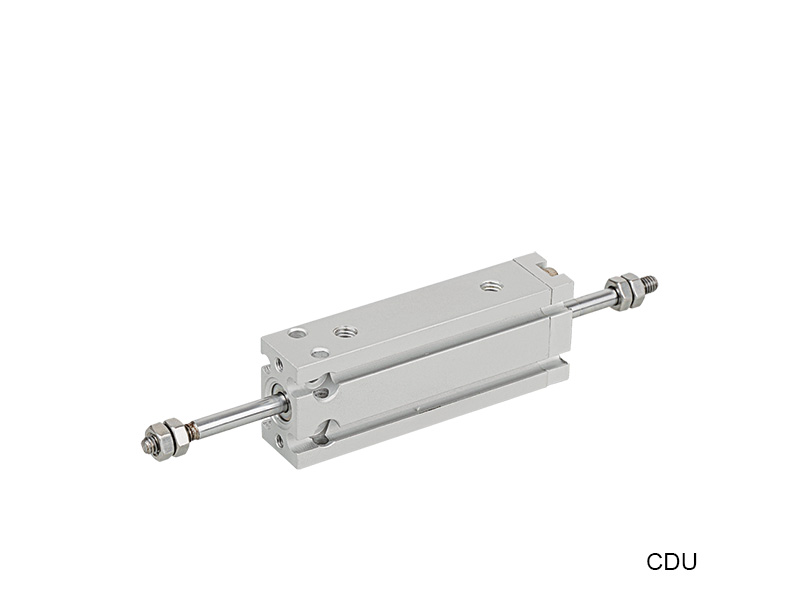

自由安裝氣缸

自由安裝氣缸

0

查看: 1,712

聯系我們 PDF-下載

產品參數
產品尺寸

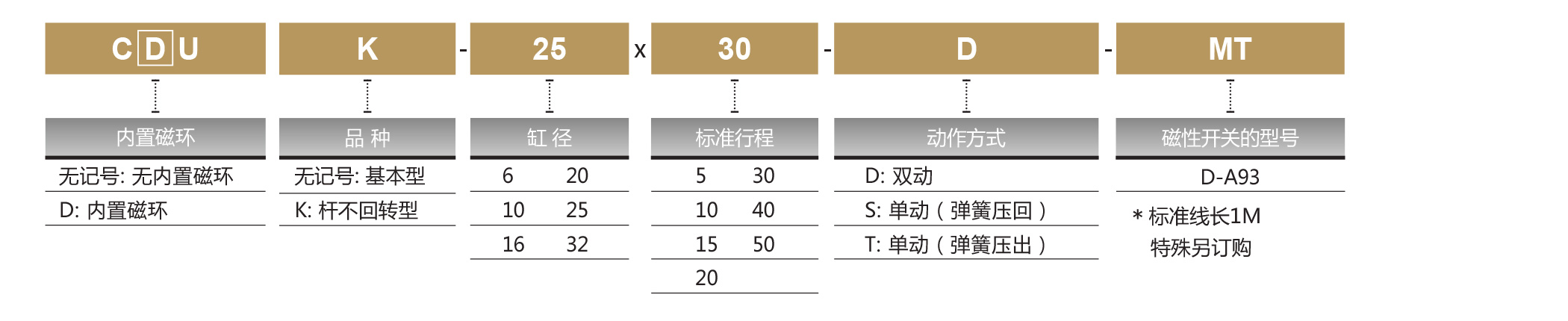

訂購碼

行程/磁性開關型號表

缸徑 (mm)	標準行程		長行程（雙作用）	*磁性開關型號（直接安裝）
	雙作用	單作用
6	5, 10, 15, 20, 25, 30	5, 10, 15,	40, 50, 60	D-A90L D-A93L D-A96L D-A80L D-F9NL D-F98L
10
16
20	5, 10, 15, 20, 25, 30, 40, 50		60, 70, 80, 90, 100
25
32

規格參數

缸徑 (mm)	6	10	16	20	25	32
使用流體	空氣
動作方式	D: 雙作用 S: 單作用（彈簧壓回） T: 單作用（彈簧壓出）
最高使用壓力	0.7 MPa
保證耐壓力	1.0 MPa
環境和流體溫度	5～60 ℃
緩沖	兩端橡膠緩沖
*給油	不需要
安裝形式	自由（多面安裝）
活塞桿不回轉精度	± 0.8°			± 0.5°
接管口徑	M5×0.8					1/8

外形尺寸

尺寸表

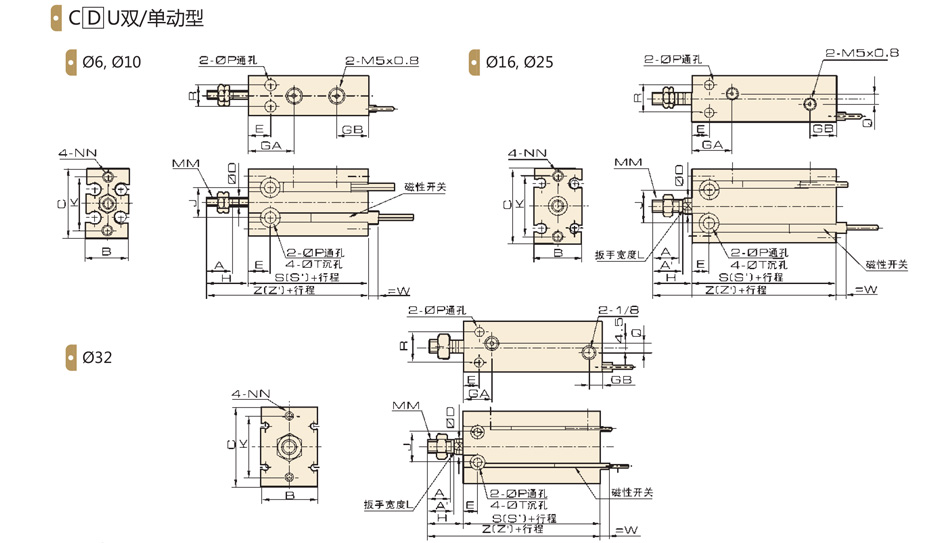

型號	A	A'	B	C	?D	E	GA	GB	J	K	L	MM	NN	0P	Q	R	?T
C□U6	7	-	13	22	3	7	14.5	10	10	17	-	M3×0.5	M3×0.5深5	3.4	-	7	6深4.8
C□U10	10	-	15	24	4	7	15.5	10	11	18	-	M4×0.7	M3×0.5d深5	3.4	-	9	6深5
C□U16	11	12.5	20	32	6	7	16.5	11.5	14	25	5	M5×0.8	M4×0.7深6	4.5	4	12	7.6深6.5
C□U20	12	14	26	40	8	9	19	12.5	16	30	6	M6×1.0	M5×0.8深8	5.5	9	16	9.5深8
C□U25	15.5	18	32	50	10	10	21.5	13	20	38	8	M8×1.25	M5×0.8深8	5.5	9	20	9.5深9
C□U32	19.5	22	40	62	12	11	23	13	24	48	10	M10×1.25	M6×1.0深9	6.6	13.5	24	11深11.5

雙作用

型號	H	基本型		內置磁環型
型號	H	S	Z	W	S'	Z'
C□U6-□D	13	33	46	2.5	33	46
C□U10-□D	16	36	52	1	36	52
C□U16-□D	16	30	46	0	40	56
C□U20-□D	19	36	55	1	46	65
C□U25-□D	23	40	63	-1	50	73
C□U32-□D	27	42	69	-4	52	79

單作用（彈簧壓回）

型號	H	基本型						內置磁環型
		S			Z			W	S'			Z'
		5st	10st	15st	5st	10st	15st	W	5st	10st	15st	5st	10st	15st
C□U6-□D	13	38	43	48	51	56	61	2.5	38	43	48	51	56	61
C□U10-□D	16	41	46	56	57	62	72	1	41	46	56	57	62	72
C□U16-□D	16	35	40	50	511	56	66	0	45	50	60	61	66	76
C□U20-□D	19	41	46	56	60	65	75	1	51	56	66	70	75	85
C□U25-□D	23	45	50	60	68	73	83	-1	55	60	70	78	83	93
C□U32-□D	27	47	52	62	74	79	89	-4	57	62	72	84	89	99

單作用（彈簧壓出）

型號	H			基本型						內置磁環型
	H			S			Z			W	S'			Z'
	5st	10st	15st	5st	10st	15st	5st	10st	15st	W	5st	10st	15st	5st	10st	15st
C□U6-□T	18	23	28	38	43	48	56	66	76	2.5	38	43	48	56	66	76
C□U10-□T	21	26	31	41	46	56	62	72	87	1	41	46	56	62	72	87
C□U16-□T	21	26	31	45	50	60	66	76	91	0	45	50	60	66	76	91
C□U20-□T	24	29	34	41	46	46	65	75	90	1	51	56	66	75	85	100
C□U25-□T	28	33	38	45	50	50	73	73	98	-1	55	60	70	83	93	108
C□U32-□T	32	37	42	47	52	52	79	79	104	-4	57	62	72	89	99	114

外形尺寸

尺寸表

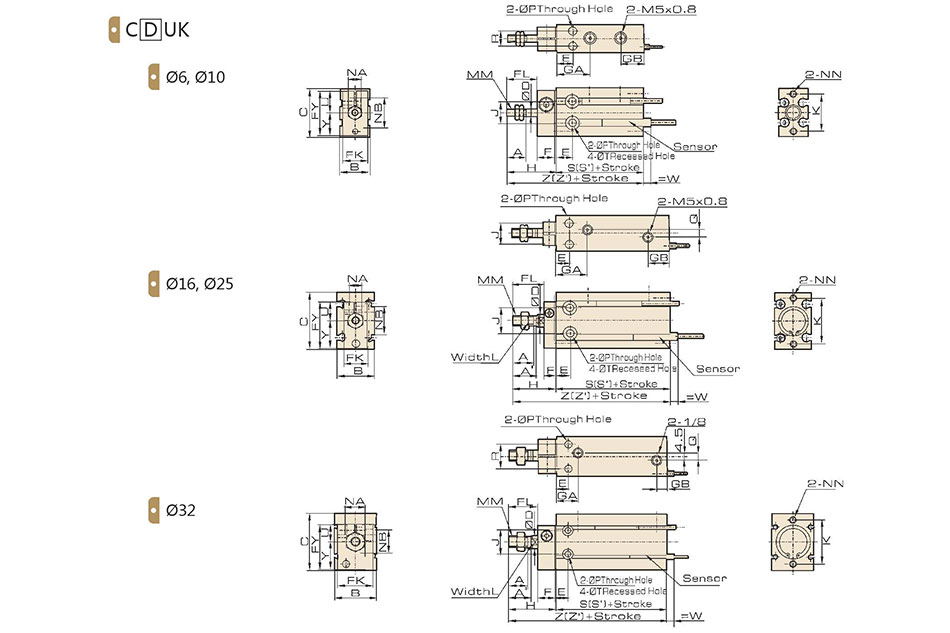

型號	A	A'	B	C	?D	E	F	FL	FK	FY	GA	GB	H	J	K	L	MM	NA	NB	NN	?P	Q	R	?T	U	Y
C□UK6	7	-	13	22	3	7	8	9	11	20.5	14.5	10	18	10	17	-	M3×0.5	6	14	MB×0.5 深5	3.4	-	7	6 深4.8	10	10.5
C□UK10	10	-	15	24	4	7	8	12	12	22	15.5	10	21	11	18	-	M4×0.7	7	15	M3×0.5 深5	3.4	-	9	6深5	10:5	11.5
C□UK16	11	12.5	20	32	6	7	8	17	13	28	16.5	11.5	26	14	25	5	M 5×0.8	6	18	M4×0.7 深6	4.5	4	12	7.6 深6.5	12.5	15.5
C□UK20	12	14	26	40	8	9	8	20	16	33	19	12.5	29	16	30	6	M6×1.0	8	20	M5×0.8 深8	5.5	9	16	9.B 深8	13.5	19.5
C□UK25	15.5	18	32	50	10	10	10	22	20	4B.5	21.5	13	33	20	38	8	M8×1.25	10	28	M5×0.8 深8	5.5	9	20	9.3 深9	19	24.5
C□UK32	19.5	22	40	62	12	11	12	29	24	51.5	23	12.5	42	24	48	10	M10×1.2 5	12	32	M6×1.0 深9	6.6	13.5	24	11 深11.5	21	30.5

雙作用

型號	H	無磁環		內置磁環型
型號	H	S	Z	W	S'	T
C□UK6-□D	18	33	51	25	33	51
C□UK10-□D	21	36	57	1	36	57
C□UK16-□D	26	30	56	0	40	66
C□UK20-□D	29	36	65	1	46	75
C□UK25-□D	33	40	73	-1	50	83
C□UK32-□D	42	42	84	-4	52	94

單作用（彈簧壓回）

型號	H	無磁環						內置磁環型
		S			Z			W	S'			Z'
		5st	10st	15st	5st	10st	15st	W	5st	10st	15st	5st	10st	15st
C□UK6-□D	18	38	43	48	56	61	66	2.5	38	43	48	56	61	66
C□UK10-□D	21	41	46	56	62	67	77	1	41	46	56	62	67	77
C□UK16-□D	26	35	40	50	61	66	76	0	45	50	60	71	76	86
C□UK20-□D	29	41	46	56	70	75	85	1	51	56	66	80	85	95
C□UK25-□D	33	45	50	60	78	83	93	-1	55	60	70	88	93	103
C□UK32-□D	42	47	52	62	89	94	104	-4	57	62	72	99	104	114

單作用（彈簧壓出）

型號	H			?T	U	Y	無磁環						內置磁環型
	H						S			Z			W	S'			Z'
	5st	10st	15st				5st	.10st.	15st	5st	10st	15st	W	5st	10st	15st	5st	10st.	15st
C□UK6-□T	23	28	33	6 深 4.8	10	10.5	38	43	48	61	71	81	2.5	38	43	48	61	71	81
C□UK10-□T	26	31	36	6 深 5	10.5	11.5	41	46	56	67	77	92	1	41	46	56	67	77	92
C□UK16-□T	31	36	41	7.6 深 6.5	12.5	15.5	45	50	60	76	86	101	0	45	50	60	76	86	101
C□UK20-□T	34	39	44	9.3 深 8	13.5	19.5	41	46	56	75	85	100	1	51	56	66	85	95	110
C□UK25-□T	38	43	48	9.3 深 9	19	24.5	45	50	60	83	93	108	-1	55	60	70	93	103	118
C□UK32-□T	47	52	57	11深 11.5	21	30.5	47	52	62	94	104	119	-4	57	62	72	104	114	129
