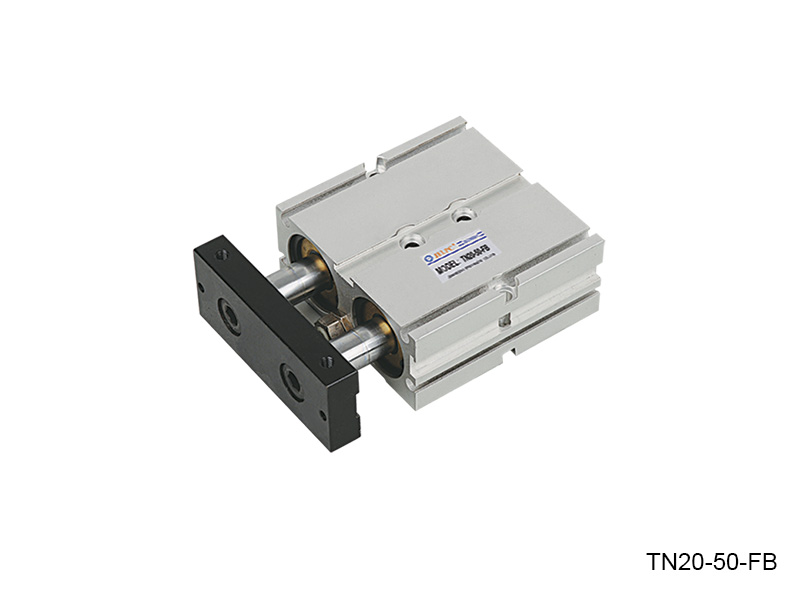

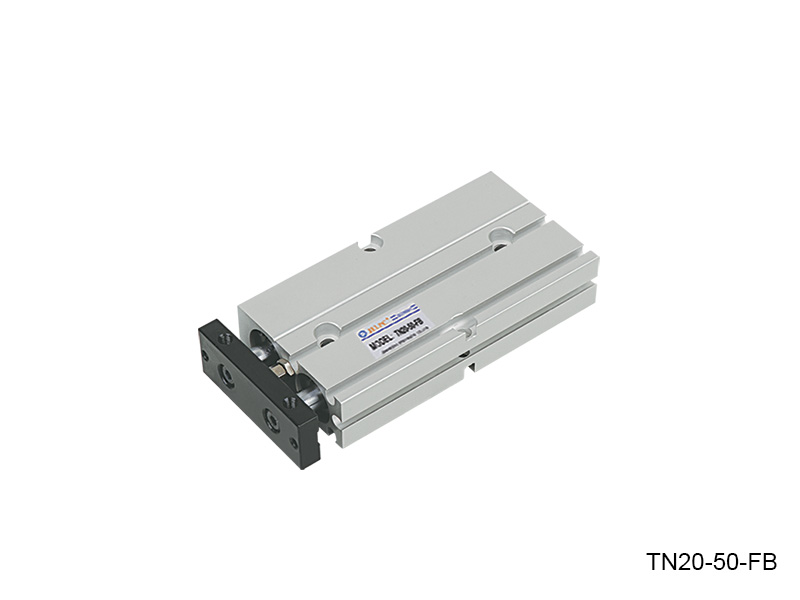

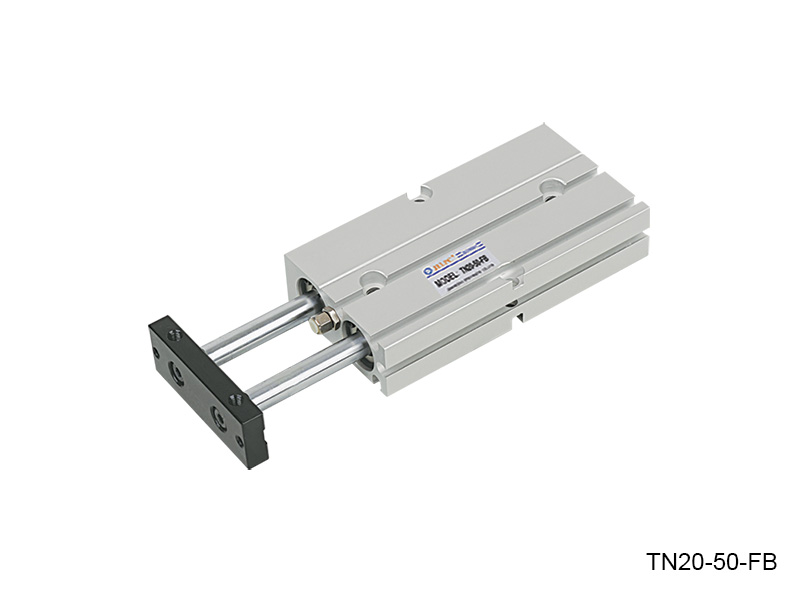

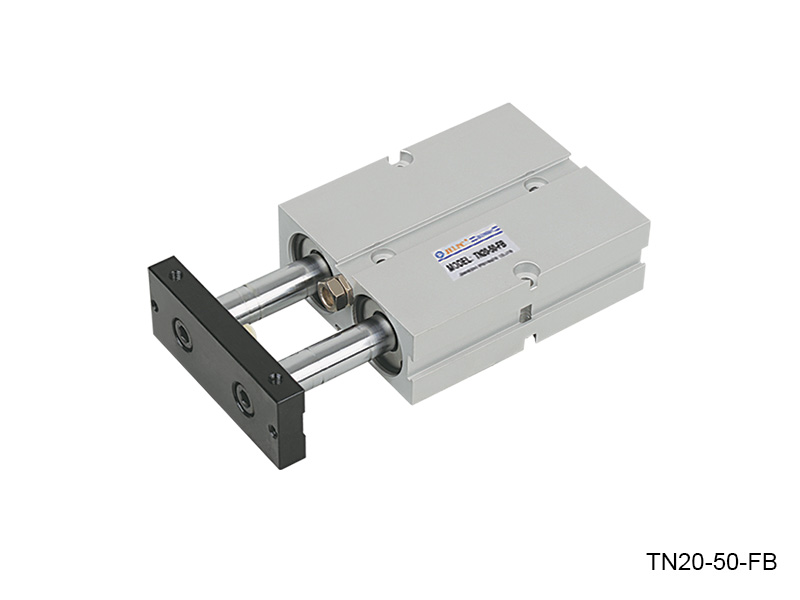

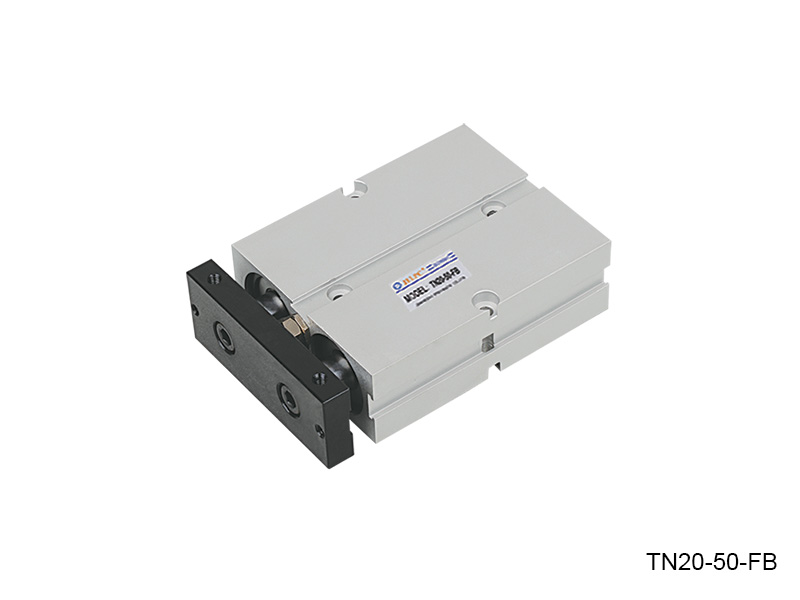

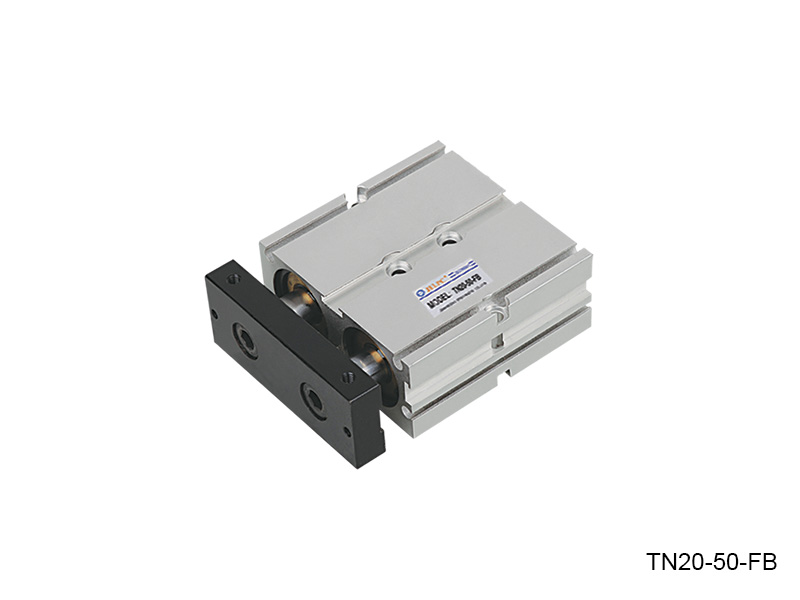

性能特點
雙活塞桿雙倍出力提供了高度的抗彎曲和扭轉剛性,保證了氣缸的使用壽命和卓越的導向性能。

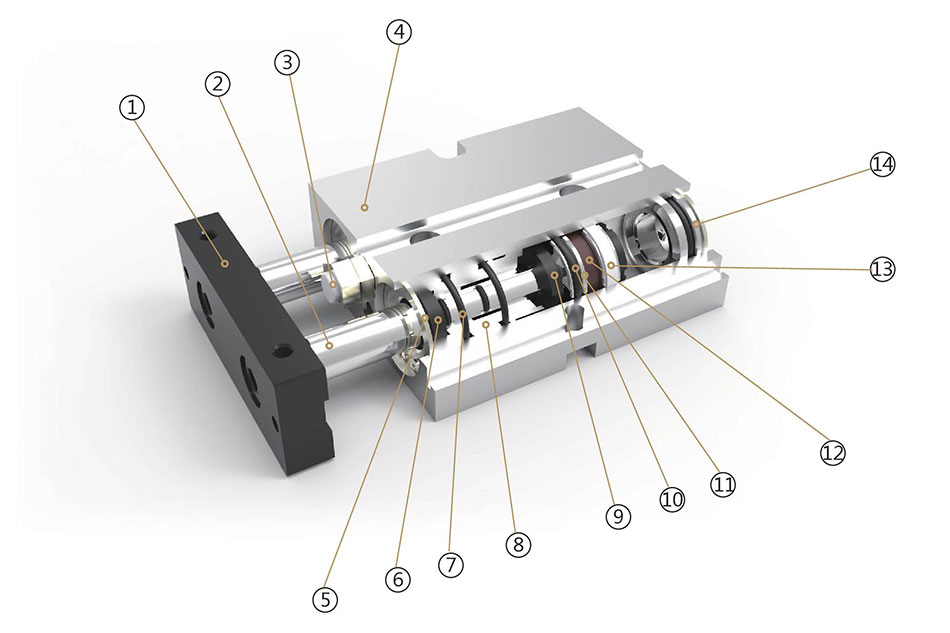

內部結構圖
零件表
編號 |
名稱 |
編號 |
名稱 |
1 |
固定塊 |
8 |
前蓋 |
2 |
活塞桿 |
9 |
防撞墊 |
3 |
防撞頭 |
10 |
活塞密封圈 |
4 |
缸筒 |
11 |
活塞 |
5 |
孔用彈性擋圈 |
12 |
磁鐵 |
6 |
軸心密封件 |
13 |
耐磨環 |
7 |
O型圈 |
14 |
后蓋 |

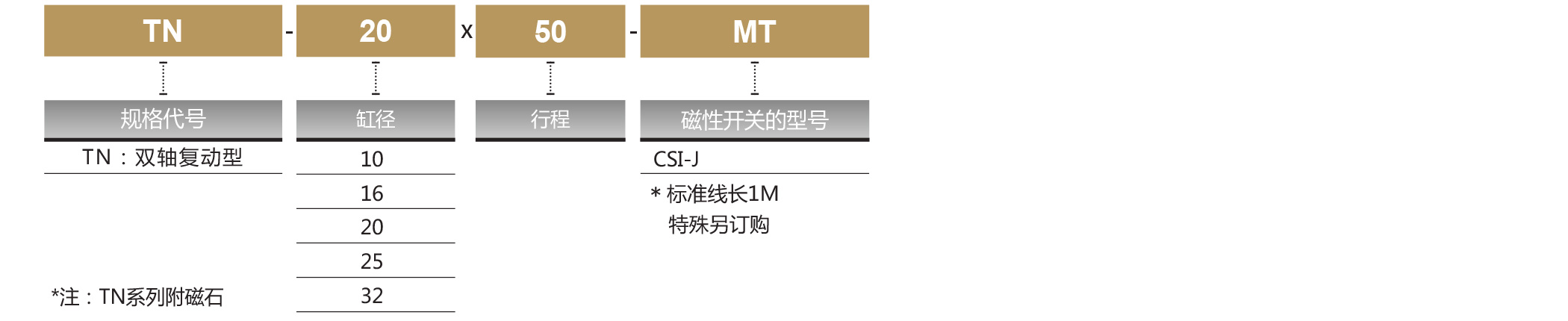

訂購碼

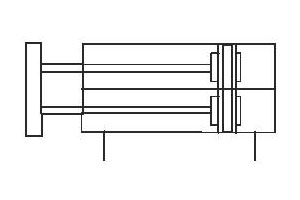

圖形符號
規格
缸徑 |
10 |
16 |
20 |
25 |
32 |
工作介質 |
空氣 |
||||
動作形式 |
雙動 |
||||
使用壓力范圍 |
0.1~0.9 MPa |
||||
保證耐壓力 |
1.35 MPa |
||||
使用溫度范圍 |
0~70 ℃ |
||||
使用速度范圍 |
100~500 mm/s |
||||
調整行程 |
-10~0 mm |
||||
緩沖型式 |
無 |
吸震墊片 |
|||
不回轉精度 |
0.4° |
0.3° |
|||
接管口徑 |
M5 x 0.8 |
PT 1/8" |
行程
內 徑 (mm) |
標 準 行 程 |
最大行程 |
容許行程 |
10 |
10 20 30 40 50 60 70 |
70 |
100 |
16 |
10 20?30 40 50 60 70 80 90 100 125 150 |
150 |
200 |
20 |
10 20 30 40 50 60 70 80 90 100 125 150 |
150 |
200 |
25 |
10 20 30 40 50 60 70 80 90 100 125 150 |
150 |
200 |
32 |
10 20?30 40 50 60 70 80 90 100 125 150 |
150 |
200 |

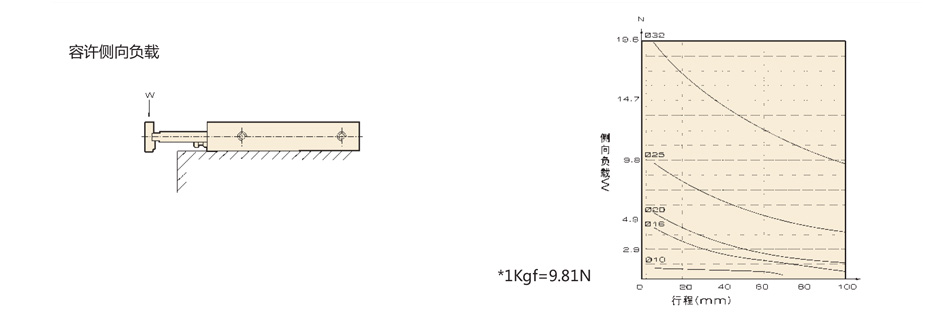

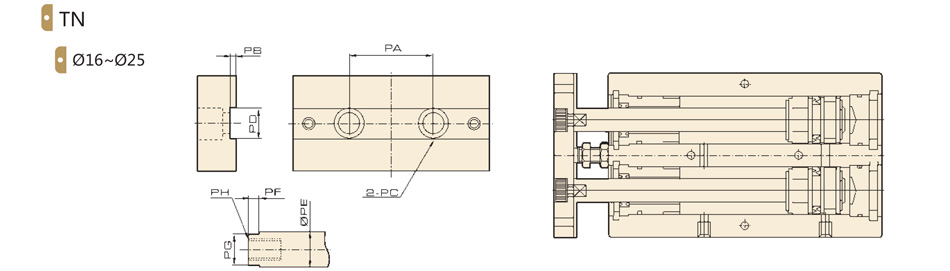

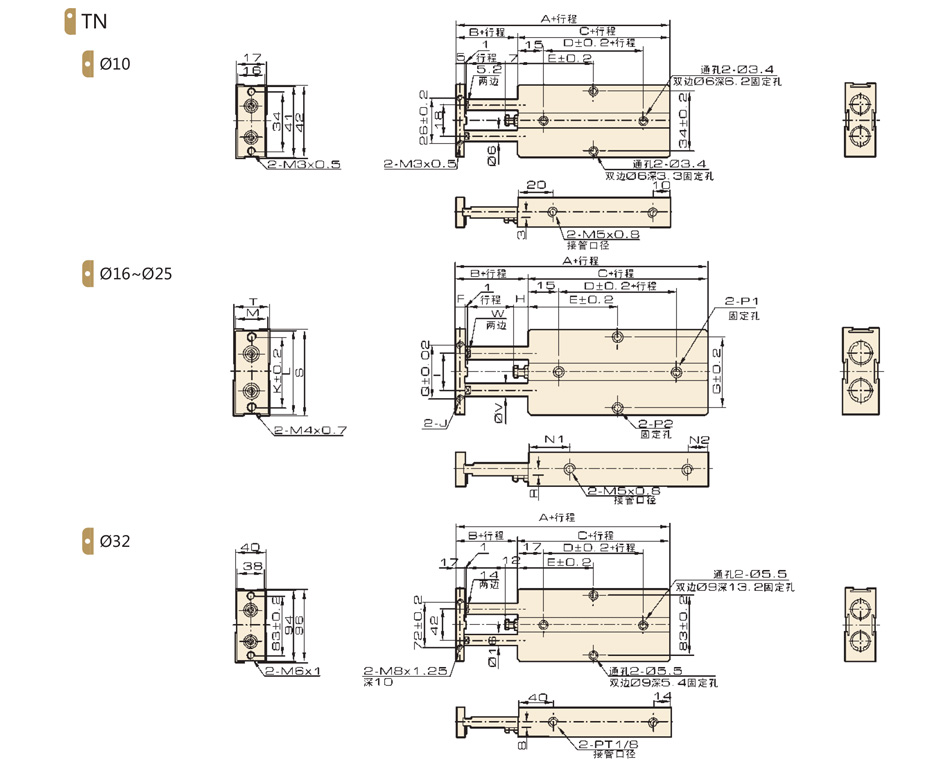

外形尺寸
尺寸表
缸徑 / 符號 |
PA |
PB |
PC |
PD |
PE |
PF |
PG |
PH |
10 |
18 |
0.5 |
Φ 6.2深/3.5mm,通孔: Φ 4.5 |
1 5.2 |
6 |
3 |
5.2 |
M3×0.5深5mm |
16 |
24 |
1 |
Φ 7.8深/4.6mm,通孔: Φ 4.5 |
6.2 |
8 |
3 |
6.2 |
M4×0.7深46mm |
20 |
28 |
1 |
Φ 11深/6.8mm,通孔: Φ 4.5 |
8.2 |
10 |
3 |
8.2 |
M6×1深48mm |
25 |
34 |
1 |
Φ 11深/6.8mm,通孔: Φ 4.5 |
10.2 |
12 |
3 |
10.2 |
M6×1深48mm |
32 |
42? |
2 |
Φ 17深/12mm,通孔: Φ 4.5 |
1 14?1 |
16 |
3 |
1 14 |
M10×1.5深14mm |
外形尺寸
尺寸表
O令一覽表
內徑 / 數量 |
前蓋密封圈 |
活塞O令 |
前后蓋O令 |
活塞桿O令 |
|
1 |
2 |
2 |
1 |
10 |
PDU-6 |
APA-10 |
10×1.5 |
P12 |
16 |
PDU-8 |
APA-16 |
16×1.5 |
P16 |
20 |
PDU-10 |
APA-20 |
20×1.5 |
P20 |
25 |
PDU-12 |
APA-25 |
25×1.5 |
P20 |
32 |
PDU-16 |
APA-32 |
32×1.5 |
P25 |
外形尺寸
尺寸表
缸徑 / 符號 |
A | B | C |
D |
E |
F | G | H |
I |
|||||||||||
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
125 |
150 |
|||||||||
16 |
68 |
15 |
53 |
20 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
87 5 |
100 |
8 |
47 |
6 |
24 |
20 |
78 |
20 |
58 |
20 |
35 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
87 5 |
100 |
10 |
55 |
9 |
28 |
25 |
81 |
19 |
62 |
30 |
40 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
92.5 |
105 |
10 |
66 |
8 |
34 |
缸徑 / 符號 |
J |
K |
L |
M |
N1 |
N2 |
P1 |
P2 |
Q |
R |
S |
T |
V |
W |
16 |
M4×0.7深 5 |
47 |
53 |
20 |
22 |
10 |
雙邊 Φ 7.5 深7.2mm,通孔 : Φ 4.5 |
雙邊 Φ 8 深4.4mm,通孔 : Φ 4.5 |
34 |
3 |
54 |
21 |
8 |
6.2 |
20 |
M4×0.7 深 5 |
55 |
61 |
24 |
25 |
12 |
雙邊 Φ 7.5 深7.2mm,通孔 : Φ 4.5 |
雙邊 Φ 8 深4.4mm,通孔 : Φ 4.5 |
44 |
3.5 |
62 |
25 |
10 |
8.1 |
25 |
M4×0.8 深6 |
66 |
72 |
27 |
30 |
12 |
雙邊 Φ 7.5 深7.2mm,通孔 : Φ 4.5 |
雙邊 Φ 8 深4.4mm,通孔 : Φ 4.5 |
56 |
7 |
73 |
30 |
12 |
10.2 |
缸徑 / 符號 |
A | B | C | D |
E |
|||||||||||||||||
10 |
20 |
30 |
40 |
50 |
60 |
70 |
||||||||||||||||
10 |
63 |
12 |
51 |
10 |
30 |
30 |
35 |
40 |
45 |
50 |
55 |
|||||||||||
32 |
108 |
30 |
78 |
35 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
125 |
150 |
||||||
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
90 |
102.5 |
115 |
