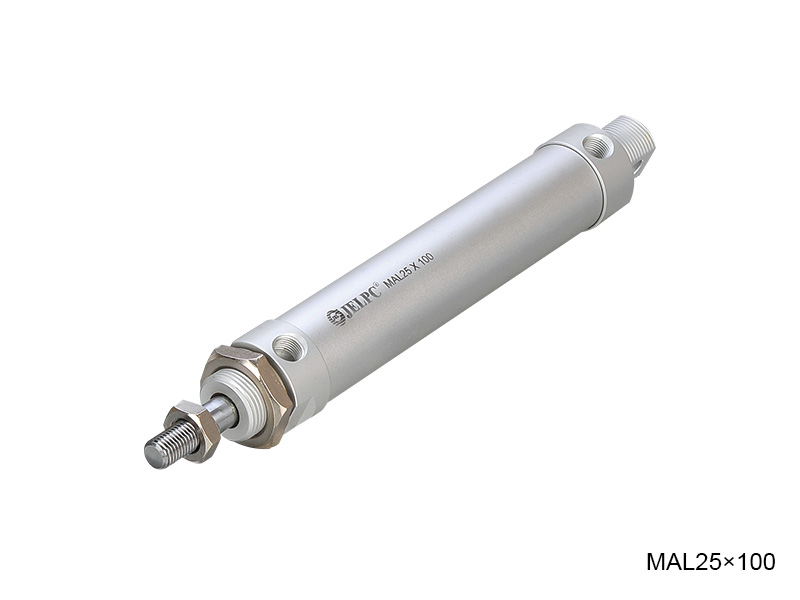

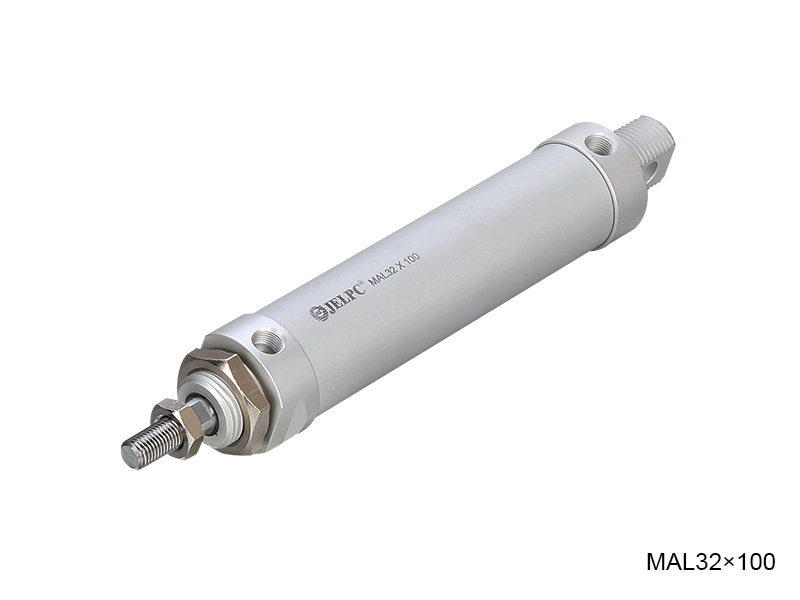

性能特點
1. 提升了產品面對各種應用及環境的適應性，改采用精密拋光活塞桿， 更加提升產品質量感與前防塵圈使用壽命。
2. 調整結構至最佳穩定狀態，并提升了生產效率。
3. 配合企業顏色規劃及新結構設計，外型更加統一美觀。
4. 采用嵌入式防撞墊片，加大活塞防撞受壓面積

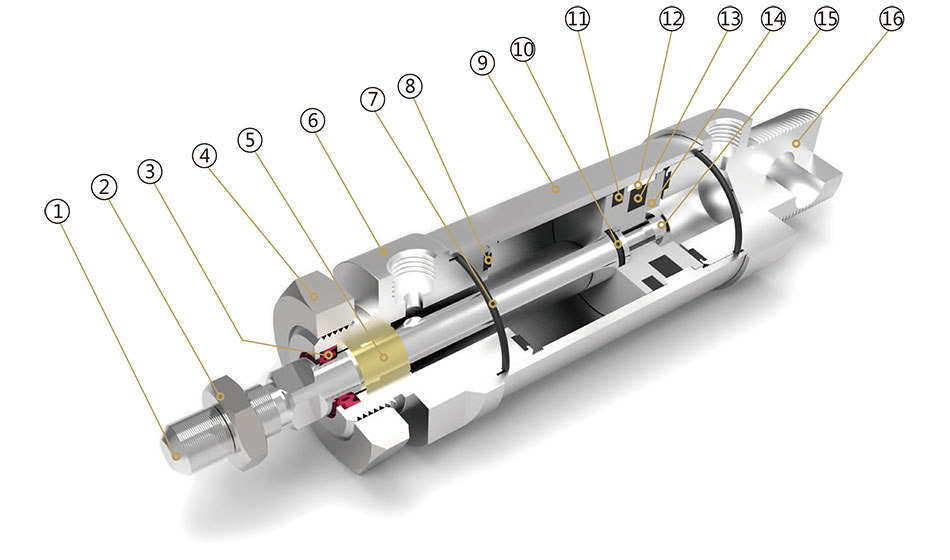

內部結構圖
零件表
|
編號 |
名稱 |
編號 |
名稱 |
|
1 |
活塞桿 |
9 |
缸筒 |
|
2 |
六角螺母 |
10 |
O形圈 |
|
3 |
軸心密封圈 |
11 |
活塞密封圈 |
|
4 |
六角螺母 |
12 |
耐磨環 |
|
5 |
DU干軸承 |
13 |
磁鐵 |
|
6 |
前蓋 |
14 |
活塞 |
|
7 |
O形圈 |
15 |
內六角圓栓頭螺釘 |
|
8 |
防撞墊 |
16 |
后蓋 |

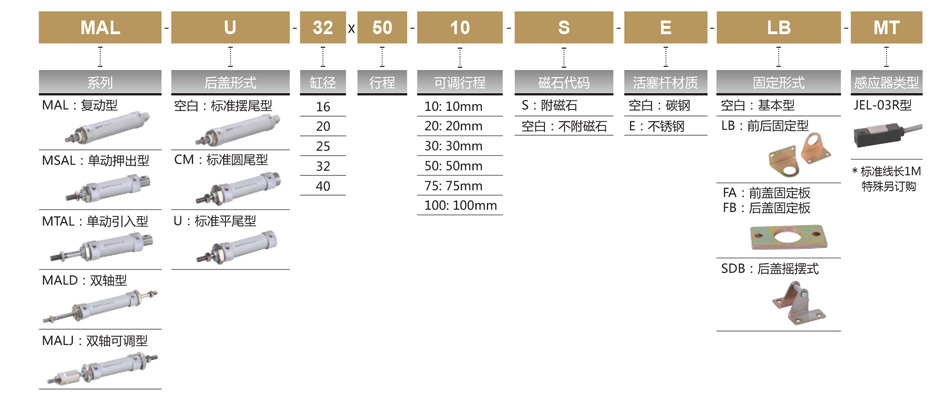

訂購碼
規格參數
|
內徑 (mm) |
16 |
20 |
25 | 32 |
40 |
|
動作形式 |
復動型或單動型 |
||||
|
工作介質 |
空 氣 |
||||
|
固定型式 |
基本型 LB型 FA型 FB型 SDB型 |
||||
|
使用壓力范圍 |
0.1～1.0MPa |
||||
|
保證耐壓力 |
1.5 MPa |
||||
|
使用溫度范圍 |
-20～80℃ |
||||
|
使用速度范圍 |
50～800mm/s |
||||
|
緩沖型式 |
墊片緩沖 |
||||
|
接管口徑 |
M5×0.8 |
G1/8" |
G1/4" |
||

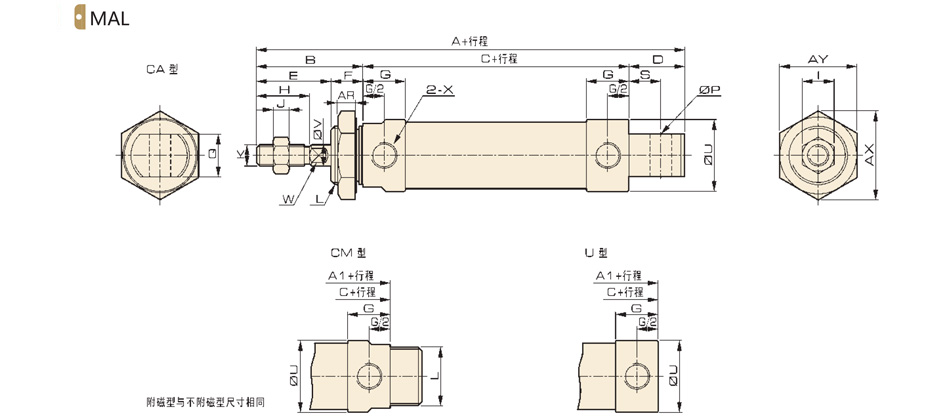

外形尺寸
尺寸表
|
缸徑/符號 |
A |
A1 |
B |
C |
D |
D1 |
E |
F |
G |
G1 |
H |
I | J | K |
|
16 |
105 |
90 |
38 |
52 |
15 |
12 |
24 |
14 |
11 |
6.5 |
16 |
10 |
5 |
M6×1l |
|
20 |
131 |
110 |
40 |
70 |
21 |
12 |
28 |
12 |
16 |
12 |
20 |
12 |
6 |
M8×1.25 |
|
25 |
135 |
114 |
44 |
70 |
21 |
14 |
30 |
14 |
16 |
11 |
22 |
17 |
6 |
M10×1.25 |
|
32 |
141 |
114 |
44 |
70 |
27 |
14 |
30 |
14 |
16 |
11.5 |
22 |
17 |
6 |
M10×1.25 |
|
40 |
165 |
138 |
46 |
92 |
27 |
14 |
32 |
14 |
22 |
15 |
24 |
19 |
7 |
M12×1.25 |
|
缸徑/符號 |
L |
P |
Q |
S |
U |
V |
W |
X |
AR |
AX |
AY |
Y |
|
16 |
M16×1.5 |
6 |
12 |
6 |
21 |
6 |
5 |
M5x0.8 |
6 |
27.8 |
24 |
6 |
|
20 |
M22×1.5 |
8 |
16 |
12 |
27 |
8 |
6 |
Gl/8 |
7 |
33.5 |
29 |
9 |
|
25 |
M22×1.5 |
8 |
16 |
12 |
32 |
10 |
8 |
Gl/8 |
7 |
33.5 |
29 |
9 |
|
32 |
M24×2 |
10 |
16 |
15 |
39.5 |
12 |
10 |
Gl/8 |
9 |
37 |
32 |
11.5 |
|
40 |
M30×2 |
12 |
20 |
15 |
47 |
16 |
14 |
Gl/4 |
9 |
46 |
40 |
14 |

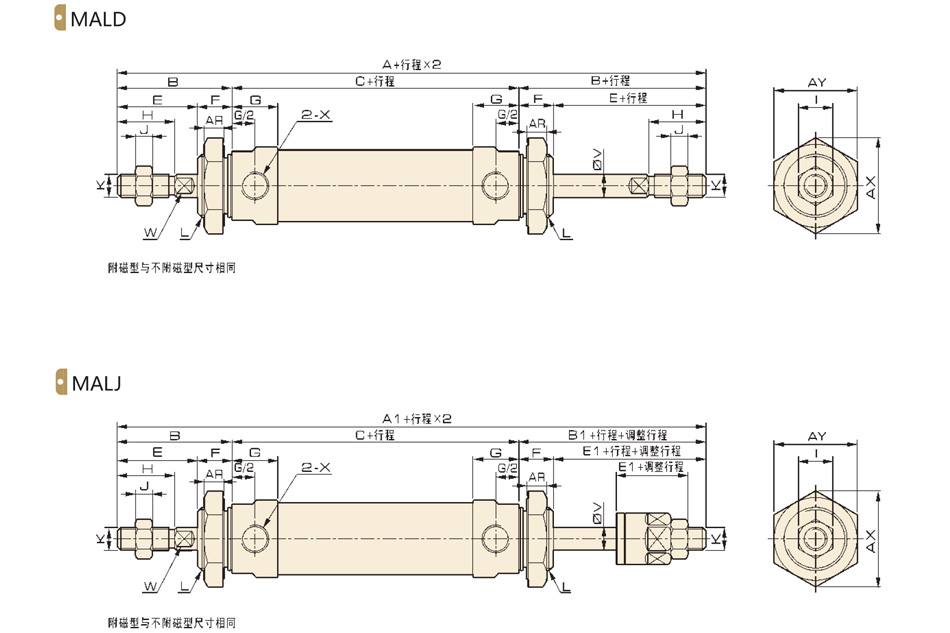

外形尺寸
尺寸表
|
符號 |
A |
A1 |
B |
C |
D |
D1 |
E |
F |
G |
||||||
|
缸徑/行程 |
0-50 |
50-100 |
100-150 |
0-50 |
50-100 |
100-150 |
0-50 |
50-100 |
100-150 |
||||||
|
16 |
130 |
155 |
- |
115 |
140 |
- |
38 |
77 |
102 |
- |
15 |
12 |
24 |
14 |
11 |
|
20 |
156 |
181 |
206 |
135 |
160 |
185 |
40 |
95 |
120 |
145 |
21 |
12 |
28 |
12 |
16 |
|
25 |
160 |
185 |
210 |
139 |
164 |
189 |
44 |
95 |
120 |
145 |
21 |
14 |
30 |
14 |
16 |
|
32 |
166 |
191 |
216 |
139 |
164 |
189 |
44 |
95 |
120 |
145 |
27 |
14 |
30 |
14 |
16 |
|
40 |
190 |
215 |
240 |
163 |
188 |
213 |
46 |
117 |
142 |
167 |
27 |
14 |
32 |
14 |
22 |
|
缸徑/符號 |
H |
I |
J | K | L | P | Q |
S |
U |
V |
W |
X |
AR |
AX |
AY |
|
16 |
16 |
10 |
5 |
M6×1 |
M16xl.5 |
6 |
12 |
6 |
21 |
6 |
5 |
M5×0.8 |
6 |
27.8 |
24 |
|
20 |
20 |
12 |
6 |
M8×1.25 |
M22xl.5 |
8 |
16 |
12 |
27 |
8 |
6 |
G1/8 |
7 |
33.5 |
29 |
|
25 |
22 |
17 |
6 |
M10×1.25 |
M22xl.5 |
8 |
16 |
12 |
32 |
10 |
8 |
G1/8 |
7 |
33.5 |
29 |
|
32 |
22 |
17 |
6 |
M10×1.25 |
M24x2 |
10 |
16 |
15 |
39.5 |
12 |
10 |
G/18 |
9 |
37 |
32 |
|
40 |
24 |
19 |
7 |
M12×1.25 |
M30x2 |
12 |
20 |
15 |
47 |
16 |
14 |
G1/4 |
9 |
46 |
40 |

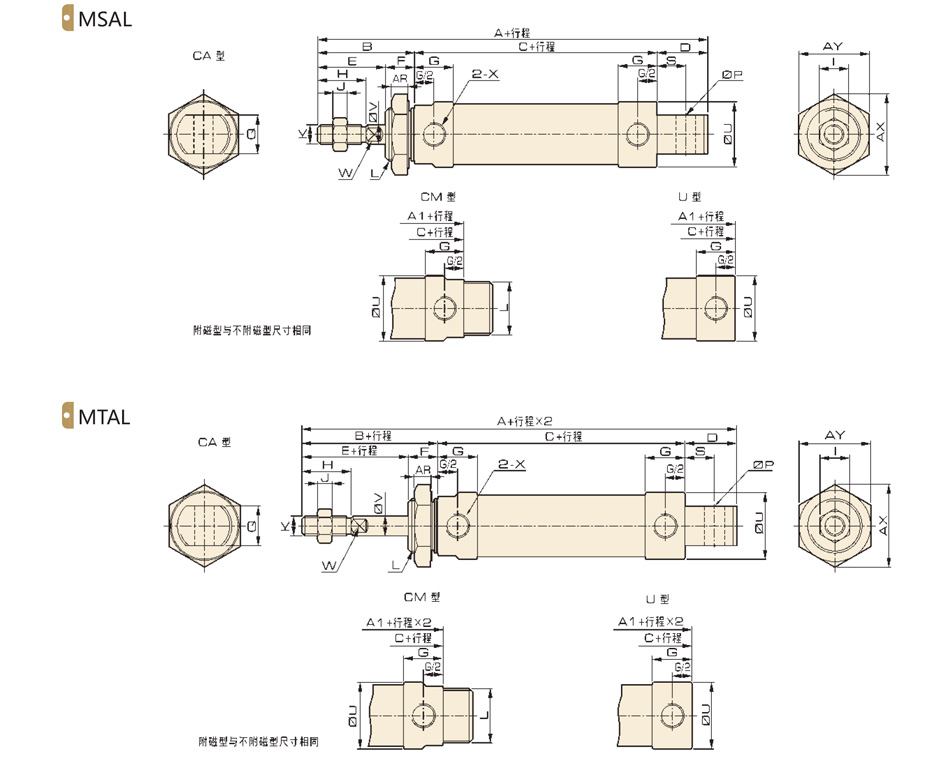

外形尺寸
尺寸表
|
缸徑/符號 |
A |
A1 |
B |
B1 |
C |
E |
E1 |
F |
G |
G1 |
H |
I |
J | K | L | U | V | W |
X |
AR |
AX |
AY |
Y |
|
16 |
128 |
125 |
38 |
35 |
52 |
24 |
21 |
14 |
11 |
6.5 |
16 |
10 |
5 |
M6×1 |
M16×1.5 |
21 |
6 |
5 |
M5×0.8 |
6 |
27.8 |
24 |
6 |
|
20 |
150 |
147 |
40 |
37 |
70 |
28 |
25 |
12 |
16 |
12 |
20 |
12 |
6 |
M8×1.25 |
M22×1.5 |
27 |
8 |
6 |
G1/8 |
7 |
33.5 |
29 |
9 |
|
25 |
158 |
155 |
44 |
41 |
70 |
30 |
27 |
14 |
16 |
11 |
22 |
17 |
6 |
M10×1.25 |
M22×1.5 |
32 |
10 |
8 |
G1/8 |
7 |
33.5 |
29 |
9 |
|
32 |
158 |
155 |
44 |
41 |
70 |
30 |
27 |
14 |
16 |
11.5 |
22 |
17 |
6 |
M10×1.25 |
M24×2 |
39.5 |
12 |
10 |
G1/8 |
9 |
37 |
32 |
11.5 |
|
40 |
184 |
180 |
46 |
42 |
92 |
32 |
28 |
14 |
22 |
15 |
24 |
19 |
7 |
M12×1.25 |
M30×2 |
47 |
16 |
14 |
G1/4 |
9 |
46 |
40 |
14 |
