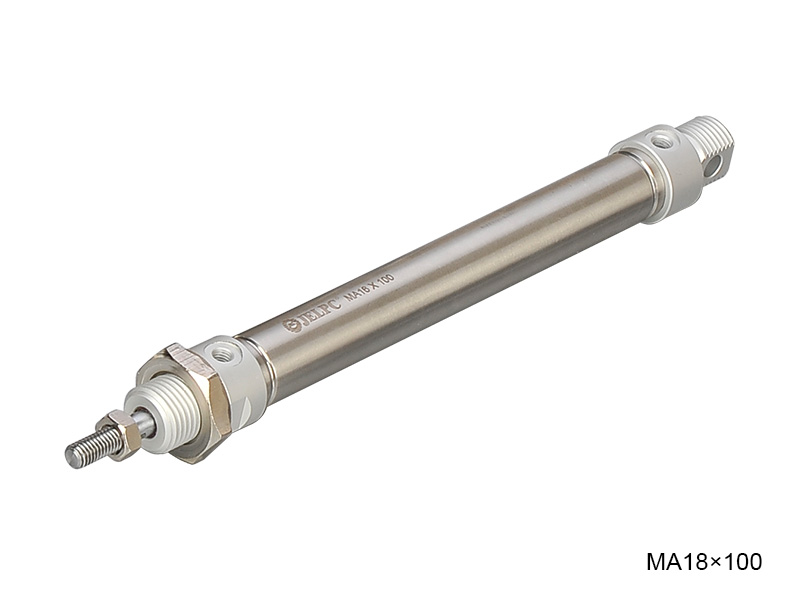

MA系列不銹鋼

查看: 1,945

聯系我們 PDF-下載

產品參數
產品尺寸

性能特點

1. 提升了產品面對各種應用及環境的適應性，改采用精密拋光活塞桿，更加提升產品質量感與前防塵圈使用壽命。

2. 調整結構至最佳穩定狀態，并提升了生產效率。

3. 配合企業顏色規劃及新型鉚合結構設計，不銹鋼系列氣缸缸筒鉚合整合為半圓槽型鉚合方式，外型更加統一美觀。

4. 采用嵌入式防撞墊片，加大活塞防撞受壓面積。

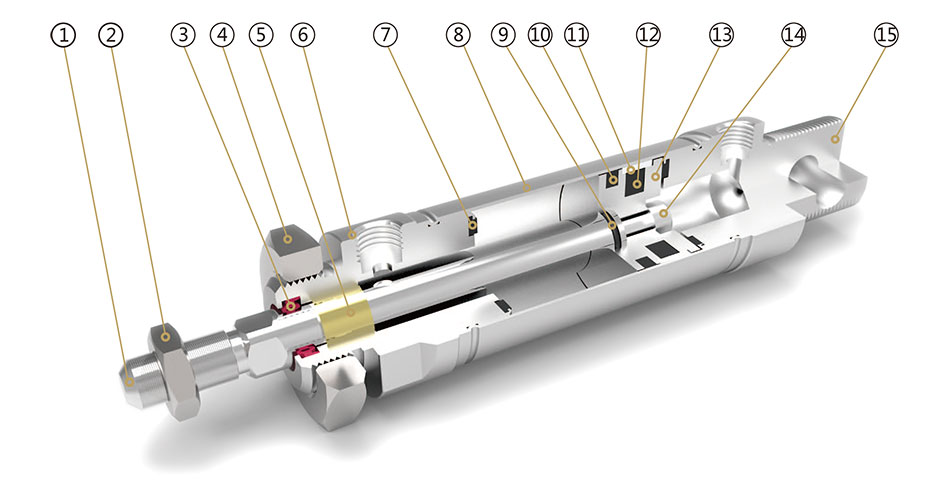

內部結構圖

零件表

編號	名稱	編號	名稱
l	活塞桿	9	O形圈
2	六角螺母	10	活塞密封圈
3	軸心密封圈	11	耐磨環
4	六角螺母	12	磁鐵
5	DU干軸承	13	活塞
6	前蓋	14	內六角圓栓頭螺釘
7	防撞墊	15	后蓋
8	缸筒

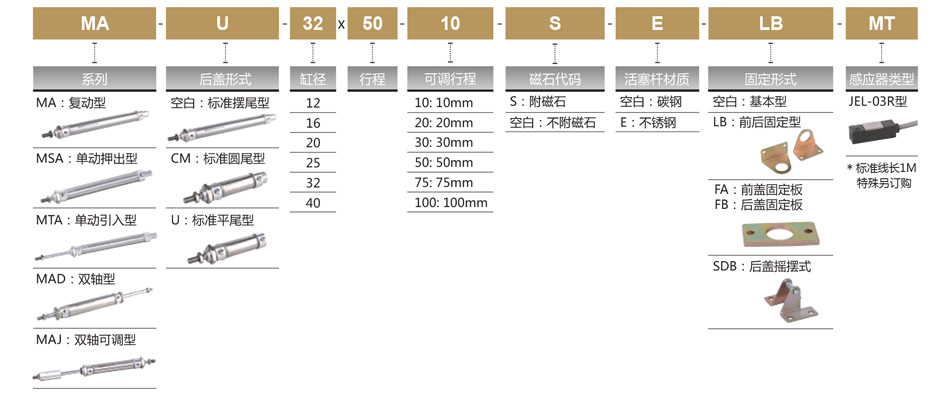

訂購碼

規格參數

內徑 (mm)	12	16	20	25	32	40
動作形式	復動型或單動型
工作介質	空氣
固定型式	基本型 LB 型 FA型 FB型 SDB 型
使用壓力范圍	0.1～1.0MPa
保證耐壓力	1.5 MPa
使用溫度范圍	-20～80℃
使用速度范圍	50～800mm/s
緩沖型式	墊片緩沖
接管口徑	M5×0.8		G1/8"

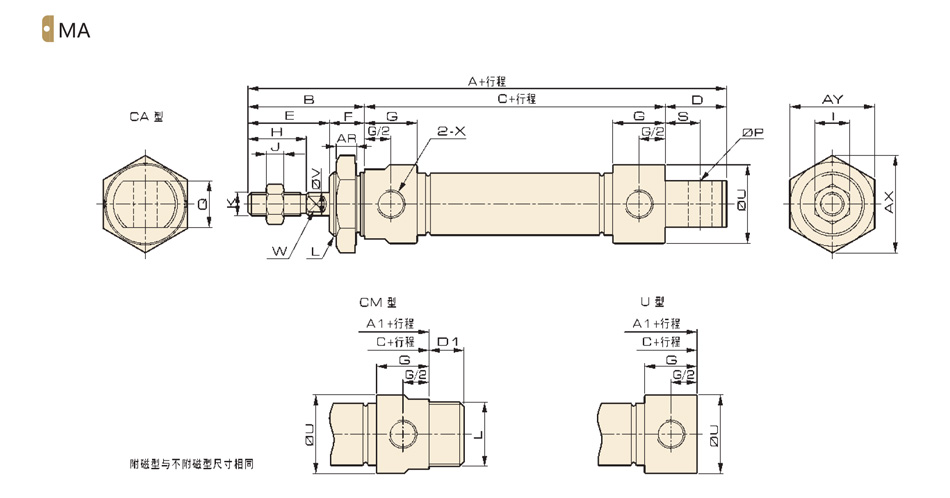

外形尺寸

尺寸表

缸徑/符號	A	A1	B	C	D	D1	E	F	G	H	I	J	K
12	113	97	38	59	16	12	22	16	12	16	10	5	M6x1
16	114	98	38	60	16	12	22	16	12	16	10	5	M6x1
20	137	116	40	76	21	12	28	12	18	20	12	6	M8x1.25
25	141	120	44	76	21	14	30	14	16	22	17	6	M10x1.25
32	147	120	44	76	27	14	30	14	16	22	17	6	M10x1.25
40	150	123	46	77	27	14	32	14	16.7	24	19	7	M12x1.25

缸徑/符號	L	P	Q	S	U	V	W	X	AR	AX	AY
12	M16xl.5	6	12	9.5	21	6	5	M5×0.8	6	27.8	24
16	M16xl.5	6	12	9	21	6	5	M5×0.8	6	27.8	24
20	M22xl.5	8	16	12	27	8	6	G1/8	7	33.5	29
25	M22xl.5	8	16	12	30	10	8	G1/8	7	33.5	29
32	M24x2	10	16	15	35	12	10	G1/8	9	37	32
40	M30x2	12	20	15	42	16	14	G1/8	9	46	40

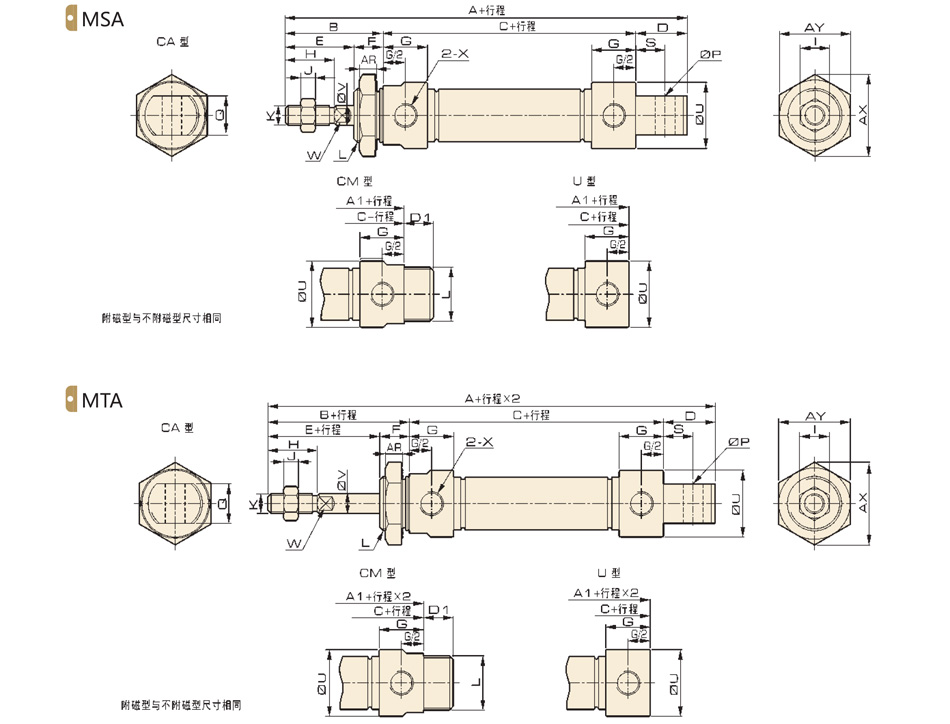

外形尺寸

尺寸表

符號	A			A1			B	C			D	D1	E	F	G
缸徑/行程	0-50	50-100	100-150	0-50	50-100	100-150	B	0-50	50-100	100-150	D	D1	E	F	G
12	138	-	-	122	-	-	38	84	-	-	16	12	22	16	12
16	139	164	-	123	148	-	38	85	110	-	16	12	22	16	12
20	162	187	212	141	166	191	40	101	126	151	21	12	28	12	18
25	166	191	216	145	170	195	44	101	126	151	21	14	30	14	16
32	172	197	222	145	170	195	44	101	126	151	27	14	30	14	16
40	175	200	225	148	173	198	46	102	127	152	27	14	32	14	16.7

缸徑/符號	H	I	J	K	L	P	B	S	U	V	W	X	AR	AX	AY
12	16	10	5	M6xl	M16xl.5	6	12	9.5	21	6	5	M5x0.8	6	27.8	24
16	16	10	5	M6xl	M16xl.5	6	12	9	21	6	5	M5x0.8	6	27.8	24
20	20	12	6	M8xl.25	M22xl.5	8	16	12	27	8	6	G1/8	7	33.5	29
25	22	17	6	M10xl.25	M22xl.5	8	16	12	30	10	8	G1/8	7	33.5	29
32	22	17	6	M10xl.25	M24x2	10	16	15	35	12	10	G1/8	9	37	32
40	24	19	7	M12xl.25	M30x2	12	20	15	42	16	14	G1/8	9	46	40

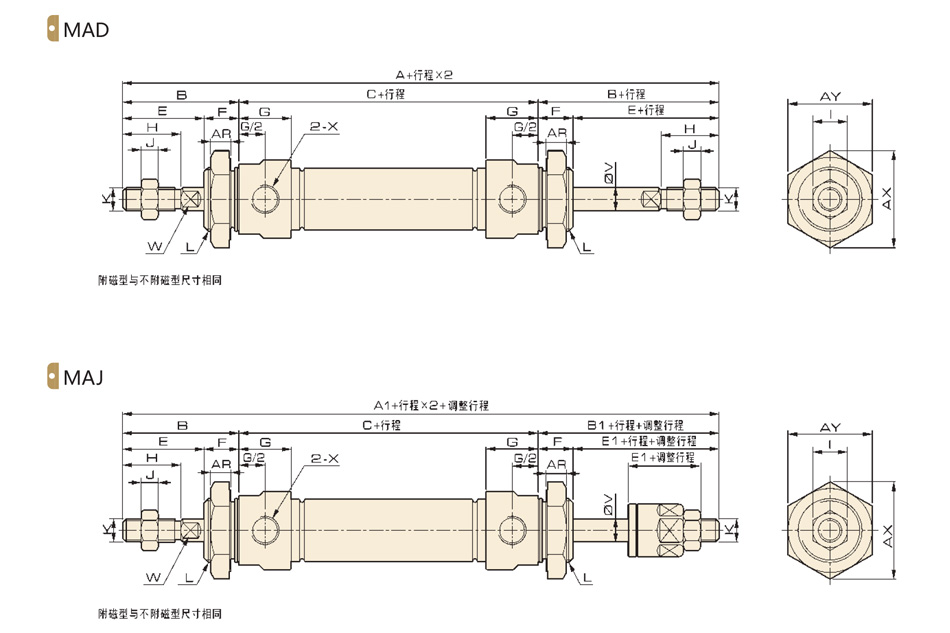

外形尺寸

缸徑/符號	A	A1	B	B1	C	E	E1	F	G	H	I	J	K	L	U	V	W	X	AR	AX	AY	Y
12	135	135	38	38	59	22	21	16	12	16	10	5	M6x1	M16×1.5	21	6	5	M5×0.8	6	27.8	24	6
16	136	135	38	37	60	22	21	16	12	16	10	5	M6x1	M16×1.5	21	6	5	M5×0.8	6	27.8	24	6
20	156	153	40	37	76	28	25	12	18	20	12	6	M8x1.25	M22×1.5	27	8	6	G1/8	7	33.5	29	8.5
25	164	161	44	41	76	30	27	14	16	22	17	6	M10x1.25	M22×1.5	30	10	8	G1/8	7	33.5	29	9.5
32	164	161	44	41	76	30	27	14	16	22	17	6	M10x1.25	M24×2	35	12	10	G1/8	9	37	32	11.5
40	169	166	46	42	77	32	28	14	16.7	24	19	7	M12x1.25	M30×2	42	16	14	G1/8	9	46	40	14
